Справочник транзисторов. BTD5765B3



Биполярный транзистор BTD5765B3 Даташит. Аналоги


   Наименование производителя: BTD5765B3
   Тип материала: Si
   Полярность: NPN
   Максимальная рассеиваемая мощность (Pc): 0.55 W
   Макcимально допустимое напряжение коллектор-база (Ucb): 15 V
   Макcимально допустимое напряжение коллектор-эмиттер (Uce): 10 V
   Макcимально допустимое напряжение эмиттер-база (Ueb): 7 V
   Макcимальный постоянный ток коллектора (Ic): 5 A
   Предельная температура PN-перехода (Tj): 150 °C
   Граничная частота коэффициента передачи тока (ft): 170 MHz
   Ёмкость коллекторного перехода (Cc): 25 pf
   Статический коэффициент передачи тока (hfe): 400
   Корпус транзистора: TO-92SP


 Аналог (замена) для BTD5765B3

   - подбор ⓘ биполярного транзистора по параметрам

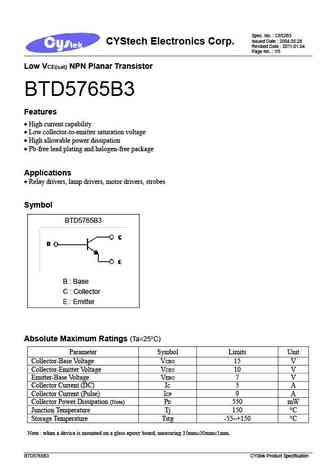

BTD5765B3 Datasheet (PDF)

 ..1. Size:143K  cystek
 btd5765b3.pdf pdf_icon

BTD5765B3

Spec. No. : C852B3 Issued Date : 2004.05.28 CYStech Electronics Corp.Revised Date : 2011.01.04 Page No. : 1/5 Low VCE(sat) NPN Planar Transistor BTD5765B3 Features High current capability Low collector-to-emitter saturation voltage High allowable power dissipation Pb-free lead plating and halogen-free package Applications Relay drivers, lamp driver
