Справочник транзисторов. BTP1955L3



Биполярный транзистор BTP1955L3 Даташит. Аналоги


   Наименование производителя: BTP1955L3
   Маркировка: 1955
   Тип материала: Si
   Полярность: PNP
   Максимальная рассеиваемая мощность (Pc): 3 W
   Макcимально допустимое напряжение коллектор-база (Ucb): 180 V
   Макcимально допустимое напряжение коллектор-эмиттер (Uce): 140 V
   Макcимально допустимое напряжение эмиттер-база (Ueb): 6 V
   Макcимальный постоянный ток коллектора (Ic): 4 A
   Предельная температура PN-перехода (Tj): 150 °C
   Граничная частота коэффициента передачи тока (ft): 110 MHz
   Ёмкость коллекторного перехода (Cc): 40 pf
   Статический коэффициент передачи тока (hfe): 100
   Корпус транзистора: SOT-223


 Аналог (замена) для BTP1955L3

   - подбор ⓘ биполярного транзистора по параметрам

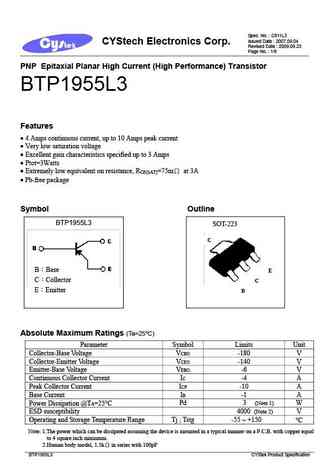

BTP1955L3 Datasheet (PDF)

 ..1. Size:257K  cystek
 btp1955l3.pdf pdf_icon

BTP1955L3

Spec. No. : C811L3 Issued Date : 2007.09.04 CYStech Electronics Corp.Revised Date : 2009.09.23 Page No. : 1/6 PNP Epitaxial Planar High Current (High Performance) Transistor BTP1955L3Features 4 Amps continuous current, up to 10 Amps peak current Very low saturation voltage Excellent gain characteristics specified up to 3 Amps Ptot=3Watts Extreme
