Биполярный транзистор 2SB0710A - описание производителя. Основные параметры. Даташиты.
Наименование производителя: 2SB0710A
Маркировка: DQ_DR_DS
Тип материала: Si
Полярность: PNP
Максимальная рассеиваемая мощность (Pc): 0.2 W
Макcимально допустимое напряжение коллектор-база (Ucb): 60 V
Макcимально допустимое напряжение коллектор-эмиттер (Uce): 50 V
Макcимально допустимое напряжение эмиттер-база (Ueb): 5 V
Макcимальный постоянный ток коллектора (Ic): 0.5 A
Предельная температура PN-перехода (Tj): 150 °C
Граничная частота коэффициента передачи тока (ft): 200 MHz
Ёмкость коллекторного перехода (Cc): 15 pf
Статический коэффициент передачи тока (hfe): 85
Корпус транзистора: SOT23-3L

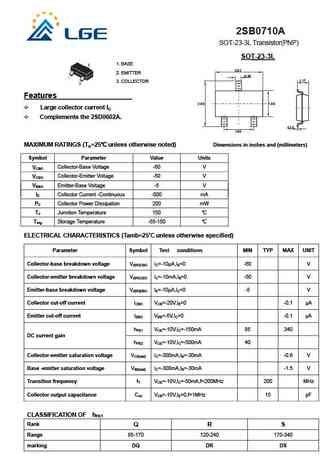

2SB0710A Datasheet (PDF)
..1. Size:201K lge
2sb0710a.pdf
2sb0710a.pdf
2SB0710A SOT-23-3L Transistor(PNP)SOT-23-3L1. BASE 2.922. EMITTER 0.351.173. COLLECTOR Features2.80 1.60 Large collector current IC Complements the 2SD0602A. 0.151.90MAXIMUM RATINGS (TA=25 unless otherwise noted) Dimensions in inches and (millimeters)Symbol Parameter Value UnitsVCBO Collector-Base Voltage -60 V VCEO Collector-Emitter Voltage -50 V VEBO
