MBTA06LT1. Аналоги и основные параметры

Наименование производителя: MBTA06LT1

Маркировка: 1G

Тип материала: Si

Полярность: NPN

Предельные значения

Максимальная рассеиваемая мощность (Pc): 0.225 W

Макcимально допустимое напряжение коллектор-база (Ucb): 80 V

Макcимально допустимое напряжение коллектор-эмиттер (Uce): 80 V

Макcимально допустимое напряжение эмиттер-база (Ueb): 4 V

Макcимальный постоянный ток коллектора (Ic): 0.5 A

Предельная температура PN-перехода (Tj): 150 °C

Электрические характеристики

Граничная частота коэффициента передачи тока (ft): 100 MHz

Статический коэффициент передачи тока (hFE): 80

Корпус транзистора: SOT-23

 Аналоги (замена) для MBTA06LT1

- подборⓘ биполярного транзистора по параметрам

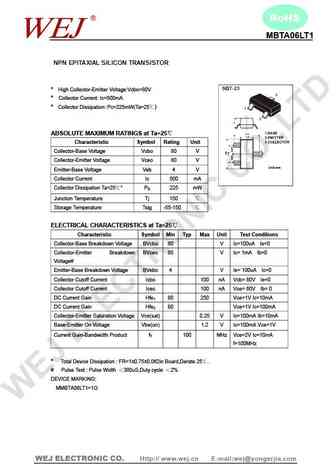

MBTA06LT1 даташит

 ..1. Size:55K  wej
 mbta06lt1.pdf pdf_icon

MBTA06LT1

RoHS MBTA06LT1 NPN EPITAXIAL SILICON TRANSISTOR * High Collector-Emitter Voltage Vcbo=80V * Collector Current Ic=500mA * Collector Dissipation Pc=225mW(Ta=25 ) 1. 1.BASE ABSOLUTE MAXIMUM RATINGS at Ta=25 2.4 1.3 2.EMITTER 3.COLLECTOR Characteristic Symbol Rating Unit Collector-Base Voltage Vcbo 80 V Collector-Emitter Voltage Vceo 80 V Unit mm Emitter-Base Voltage Ve

 0.1. Size:103K  onsemi
 mmbta05lt1 mmbta06lt1.pdf pdf_icon

MBTA06LT1

MMBTA05LT1G, MMBTA06LT1G Driver Transistors NPN Silicon http //onsemi.com Features These Devices are Pb-Free, Halogen Free/BFR Free and are RoHS COLLECTOR Compliant 3 1 MAXIMUM RATINGS BASE Rating Symbol Value Unit 2 Collector-Emitter Voltage VCEO Vdc EMITTER MMBTA05LT1 60 MMBTA06LT1 80 3 Collector-Base Voltage VCBO Vdc MMBTA05LT1 60 1 MMBTA06LT1 80 2 Emitter-Base Vo

 0.2. Size:114K  onsemi
 mmbta06lt1g.pdf pdf_icon

MBTA06LT1

MMBTA05L, MMBTA06L, SMMBTA06L Driver Transistors NPN Silicon http //onsemi.com Features S Prefix for Automotive and Other Applications Requiring Unique COLLECTOR Site and Control Change Requirements; AEC-Q101 Qualified and 3 PPAP Capable These Devices are Pb-Free, Halogen Free/BFR Free and are RoHS 1 Compliant BASE 2 EMITTER MAXIMUM RATINGS Rating Symbol Value Unit 3

 0.3. Size:112K  lrc
 lmbta06lt1g.pdf pdf_icon

MBTA06LT1

LESHAN RADIO COMPANY, LTD. Driver Transistors FEATURES LMBTA05LT1G We declare that the material of product compliance with RoHS requirements. LMBTA06LT1G S- Prefix for Automotive and Other Applications Requiring S-LMBTA05LT1G Unique Site and Control Change Requirements; AEC-Q101 Qualified and PPAP Capable. S-LMBTA06LT1G MAXIMUM RATINGS Value 3 Rating Symbol LMBTA05 LMBT
