Справочник транзисторов. LUMF23NDW1T1G



Биполярный транзистор LUMF23NDW1T1G Даташит. Аналоги


   Наименование производителя: LUMF23NDW1T1G
   Маркировка: F23
   Тип материала: Si
   Полярность: Pre-Biased-NPN*PNP
   Встроенный резистор цепи смещения R1 = 10 kOhm
   Встроенный резистор цепи смещения R2 = 10 kOhm
   Соотношение сопротивлений R1/R2 = 1
   Максимальная рассеиваемая мощность (Pc): 0.15 W
   Макcимально допустимое напряжение коллектор-эмиттер (Uce): 50 V
   Макcимально допустимое напряжение эмиттер-база (Ueb): 10 V
   Макcимальный постоянный ток коллектора (Ic): 0.1 A
   Предельная температура PN-перехода (Tj): 150 °C
   Граничная частота коэффициента передачи тока (ft): 250 MHz
   Статический коэффициент передачи тока (hfe): 30
   Корпус транзистора: SC-88


 Аналог (замена) для LUMF23NDW1T1G

   - подбор ⓘ биполярного транзистора по параметрам

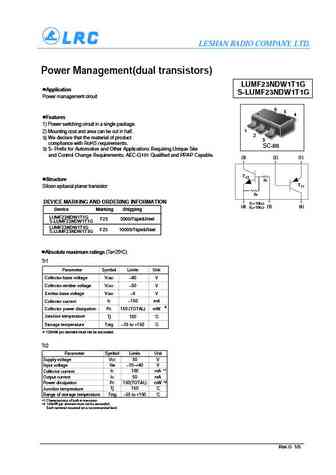

LUMF23NDW1T1G Datasheet (PDF)

 ..1. Size:232K  lrc
 lumf23ndw1t1g.pdf pdf_icon

LUMF23NDW1T1G

LESHAN RADIO COMPANY, LTD.Power Management(dual transistors)LUMF23NDW1T1G Application S-LUMF23NDW1T1GPower management circuit 654 Features 1) Power switching circuit in a single package. 2) Mounting cost and area can be cut in half. 123) We declare that the material of product 3 compliance with RoHS requirements.SC-883) S- Prefix for Automotive and Other Applic
