Биполярный транзистор RT3NHHM - описание производителя. Основные параметры. Даташиты.
Наименование производителя: RT3NHHM
Маркировка: NHH
Тип материала: Si
Полярность: Pre-Biased-NPN
Встроенный резистор цепи смещения R1 = 4.7 kOhm
Встроенный резистор цепи смещения R2 = 47 kOhm
Соотношение сопротивлений R1/R2 = 0.1
Максимальная рассеиваемая мощность (Pc): 0.2 W
Макcимально допустимое напряжение коллектор-база (Ucb): 50 V
Макcимально допустимое напряжение коллектор-эмиттер (Uce): 50 V
Макcимально допустимое напряжение эмиттер-база (Ueb): 6 V
Макcимальный постоянный ток коллектора (Ic): 0.1 A
Предельная температура PN-перехода (Tj): 150 °C
Граничная частота коэффициента передачи тока (ft): 200 MHz
Статический коэффициент передачи тока (hfe): 80
Корпус транзистора: SC-88

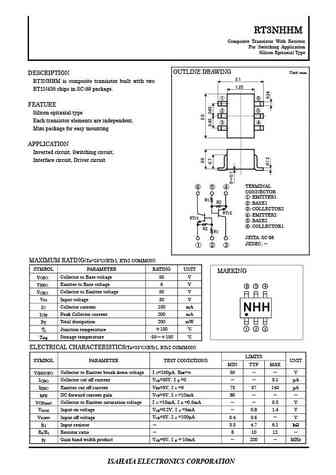

RT3NHHM Datasheet (PDF)
..1. Size:231K isahaya
rt3nhhm.pdf
rt3nhhm.pdf
RT3NHHM Composite Transistor With ResistorFor Switching ApplicationSilicon Epitaxial TypeOUTLINE DRAWING Unitmm DESCRIPTION 2.1 RT3NHHM is composite transistor built with two 1.25 RT1N436 chips in SC-88 package. FEATURE Silicon epitaxial type Each transistor elements are independent. Mini package for easy mounting APPLICATION Inver
