Справочник транзисторов. RT5N333C



Биполярный транзистор RT5N333C Даташит. Аналоги


   Наименование производителя: RT5N333C
   Маркировка: N8
   Тип материала: Si
   Полярность: Pre-Biased-NPN
   Встроенный резистор цепи смещения R1 = 3.3 kOhm
   Встроенный резистор цепи смещения R2 = 10 kOhm
   Соотношение сопротивлений R1/R2 = 0.33
   Максимальная рассеиваемая мощность (Pc): 0.2 W
   Макcимально допустимое напряжение коллектор-база (Ucb): 50 V
   Макcимально допустимое напряжение коллектор-эмиттер (Uce): 50 V
   Макcимально допустимое напряжение эмиттер-база (Ueb): 6 V
   Макcимальный постоянный ток коллектора (Ic): 0.5 A
   Предельная температура PN-перехода (Tj): 150 °C
   Граничная частота коэффициента передачи тока (ft): 200 MHz
   Статический коэффициент передачи тока (hfe): 56
   Корпус транзистора: SC-59


 Аналог (замена) для RT5N333C

   - подбор ⓘ биполярного транзистора по параметрам

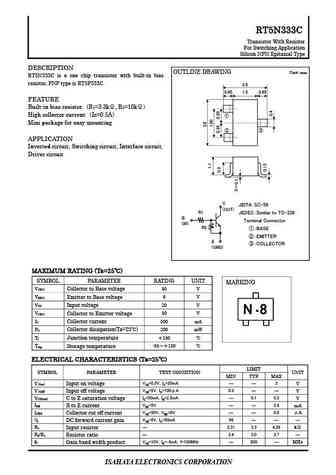

RT5N333C Datasheet (PDF)

 ..1. Size:135K  isahaya
 rt5n333c.pdf pdf_icon

RT5N333C

RT5N333C Transistor With ResistorFor Switching ApplicationSilicon NPN Epitaxial TypeDESCRIPTION OUTLINE DRAWING Unit: mm RT5N333C is a one chip transistor with built-in bias resistor, PNP type is RT5P333C. 2.8 0.65 1.5 0.65 FEATURE Built-in bias resistor R =3.3k, R =10k 1 2High collector current Ic=0.5A Mini package for easy mounting
