Справочник транзисторов. UN921DJ



Биполярный транзистор UN921DJ Даташит. Аналоги


   Наименование производителя: UN921DJ
   Маркировка: 8M
   Тип материала: Si
   Полярность: Pre-Biased-NPN
   Встроенный резистор цепи смещения R1 = 47 kOhm
   Встроенный резистор цепи смещения R2 = 10 kOhm
   Соотношение сопротивлений R1/R2 = 4.7
   Максимальная рассеиваемая мощность (Pc): 0.125 W
   Макcимально допустимое напряжение коллектор-база (Ucb): 50 V
   Макcимально допустимое напряжение коллектор-эмиттер (Uce): 50 V
   Макcимальный постоянный ток коллектора (Ic): 0.1 A
   Предельная температура PN-перехода (Tj): 125 °C
   Граничная частота коэффициента передачи тока (ft): 150 MHz
   Статический коэффициент передачи тока (hfe): 30
   Корпус транзистора: SC89


 Аналог (замена) для UN921DJ

   - подбор ⓘ биполярного транзистора по параметрам



UN921DJ Datasheet (PDF)

 9.1. Size:196K  panasonic
 un9210q un9210r un9210s un9211 un9212 un9213 un9214 un9215q un9215r un9215s un9216q un9216r un9216s un9217q un9217r un9217s.pdf pdf_icon

UN921DJ

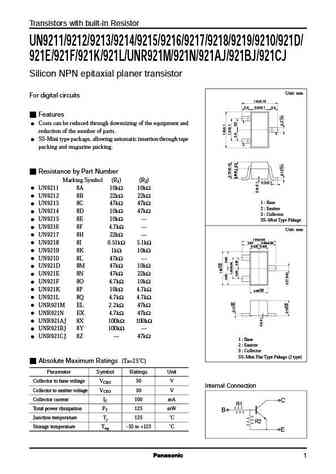

Transistors with built-in ResistorUN9211/9212/9213/9214/9215/9216/9217/9218/9219/9210/921D/921E/921F/921K/921L/UNR921M/921N/921AJ/921BJ/921CJSilicon NPN epitaxial planer transistorUnit: mmFor digital circuits1.6 0.150.4 0.8 0.1 0.4Features1Costs can be reduced through downsizing of the equipment andreduction of the number of parts.3SS-Mini type package, allowing au

 9.2. Size:307K  panasonic
 unr921xj un921xj series.pdf pdf_icon

UN921DJ

Transistors with built-in ResistorUNR92XXJ Series (UN92XXJ Series)Silicon NPN epitaxial planer typeUnit: mm1.60+0.050.03For digital circuit0.12+0.030.011.000.053 Features Costs can be reduced through downsizing of the equipment and1 2reduction of the number of parts.0.270.02 SS-mini type package, allowing automatic insertion through tape(0.50)(0

Другие транзисторы... UNR9218J , UN9218J , UNR9219J , UN9219J , UNR921AJ , UNR921BJ , UNR921CJ , UNR921DJ , C3198 , UNR921EJ , UN921EJ , UNR921FJ , UN921FJ , UNR921KJ , UN921KJ , UNR921LJ , UN921LJ .
