P2204ND5G MOSFET. Datasheet. Equivalente. Reemplazo. Hoja de especificaciones. Principales características

   Número de Parte: P2204ND5G
   Tipo de FET: MOSFET
   Polaridad de transistor: NP

ESPECIFICACIONES MÁXIMAS

   Pdⓘ - Máxima disipación de potencia: 20.8 W
   |Vds|ⓘ - Voltaje máximo drenador - fuente: 40 V
   |Vgs|ⓘ - Voltaje máximo fuente - puerta: 20 V
   |Id|ⓘ - Corriente continua de drenaje: 24 A
   Tjⓘ - Temperatura máxima de unión: 150 °C

CARACTERÍSTICAS ELÉCTRICAS

   |Vgs(th)|ⓘ - Tensión umbral entre puerta y fuente: 3 V
   Qgⓘ - Carga de la puerta: 23 nC
   trⓘ - Tiempo de subida: 10.8 nS
   Cossⓘ - Capacitancia de salida: 253 pF
   Rds(on)ⓘ - Resistencia estado encendido drenaje a fuente: 0.022 Ohm
   Paquete / Cubierta: TO252

Búsqueda de reemplazo de MOSFET P2204ND5G

P2204ND5G Datasheet (PDF)

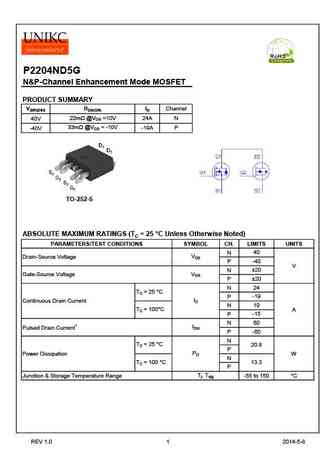

..1. Size:770K unikc
p2204nd5g.pdf

P2204ND5GN&P-Channel Enhancement Mode MOSFETPRODUCT SUMMARYV(BR)DSS RDS(ON) ID Channel22m @VGS =10V40V 24A N33m @VGS = -10V-40V -19A PTO-252-5ABSOLUTE MAXIMUM RATINGS (TC = 25 C Unless Otherwise Noted)PARAMETERS/TEST CONDITIONS SYMBOL CH. LIMITS UNITSN 40VDSDrain-Source VoltageP -40VN 20VGSGate-Source VoltageP 20N 24TC = 25 CP -19ID

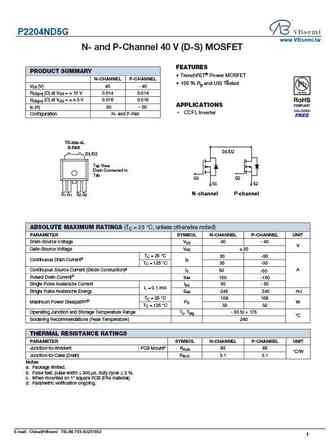

..2. Size:1255K cn vbsemi
p2204nd5g.pdf

P2204ND5Gwww.VBsemi.twN- and P-Channel 40 V (D-S) MOSFETFEATURESPRODUCT SUMMARY TrenchFET Power MOSFETN-CHANNEL P-CHANNELd 100 % Rg and UIS TestedVDS (V) 40 - 40RDS(on) () at VGS = 10 V 0.014 0.014RDS(on) () at VGS = 4.5 V 0.016 0.016APPLICATIONSID (A) 50 - 50 CCFL InverterConfiguration N- and P-PairTO-252-4L D-PAK D1/D2 D1/D2 Top V
