P3503EVG MOSFET. Datasheet. Equivalente. Reemplazo. Hoja de especificaciones. Principales características
Número de Parte: P3503EVG
Tipo de FET: MOSFET
Polaridad de transistor: P
ESPECIFICACIONES MÁXIMAS
Pdⓘ - Máxima disipación de potencia: 2.5 W|Vds|ⓘ - Voltaje máximo drenador - fuente: 30 V
|Vgs|ⓘ - Voltaje máximo fuente - puerta: 20 V
|Id|ⓘ - Corriente continua de drenaje: 8 A
Tjⓘ - Temperatura máxima de unión: 150 °C
CARACTERÍSTICAS ELÉCTRICAS
trⓘ - Tiempo de subida: 17 nS
Cossⓘ - Capacitancia de salida: 370 pF
Rds(on)ⓘ - Resistencia estado encendido drenaje a fuente: 0.035 Ohm
Paquete / Cubierta: SOP8
Búsqueda de reemplazo de MOSFET P3503EVG
P3503EVG Datasheet (PDF)
p3503evg.pdf

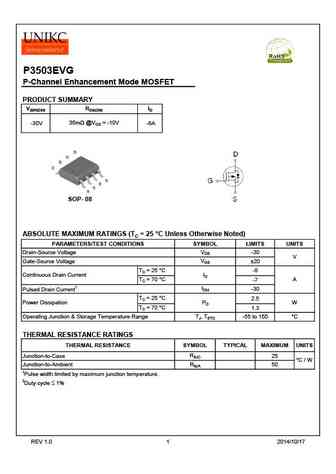

P3503EVG P-Channel Enhancement Mode MOSFET PRODUCT SUMMARY V(BR)DSS RDS(ON) ID 35m @VGS = -10V -30V -8A SOP- 08 ABSOLUTE MAXIMUM RATINGS (TC = 25 C Unless Otherwise Noted) PARAMETERS/TEST CONDITIONS SYMBOL LIMITS UNITS VDS Drain-Source Voltage -30 V VGS Gate-Source Voltage 20 TC = 25 C -8 ID Continuous Drain Current TC = 70 A C -7 IDM -30 Pulsed Drain Curr
