P2E03BK Todos los transistores



P2E03BK MOSFET. Datasheet. Equivalente. Reemplazo. Hoja de especificaciones. Principales características


   Número de Parte: P2E03BK
   Tipo de FET: MOSFET
   Polaridad de transistor: N

ESPECIFICACIONES MÁXIMAS

   Pdⓘ - Máxima disipación de potencia: 2.1 W
   |Vds|ⓘ - Voltaje máximo drenador - fuente: 30 V
   |Vgs|ⓘ - Voltaje máximo fuente - puerta: 20 V
   |Id|ⓘ - Corriente continua de drenaje: 22 A
   Tjⓘ - Temperatura máxima de unión: 150 °C

CARACTERÍSTICAS ELÉCTRICAS


   trⓘ - Tiempo de subida: 8.1 nS
   Cossⓘ - Capacitancia de salida: 850 pF
   Rds(on)ⓘ - Resistencia estado encendido drenaje a fuente: 0.0025 Ohm
   Paquete / Cubierta: PDFN5X6P


 Búsqueda de reemplazo de P2E03BK MOSFET

   - Selección ⓘ de transistores por parámetros

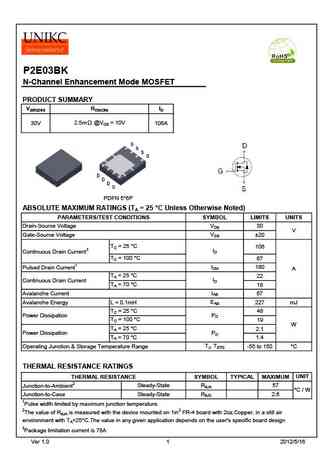

P2E03BK Datasheet (PDF)

 ..1. Size:440K  unikc
 p2e03bk.pdf pdf_icon

P2E03BK

P2E03BKN-Channel Enhancement Mode MOSFETPRODUCT SUMMARYV(BR)DSS RDS(ON) ID30V 2.5m @VGS = 10V 106APDFN 5*6PABSOLUTE MAXIMUM RATINGS (TA = 25 C Unless Otherwise Noted)PARAMETERS/TEST CONDITIONS SYMBOL LIMITS UNITSVDSDrain-Source Voltage 30VVGSGate-Source Voltage 20TC = 25 C106IDContinuous Drain Current3TC = 100 C67IDM180Pulsed Drain Curre
