   Número de Parte: P5806NVG
   Tipo de FET: MOSFET
   Polaridad de transistor: NP

ESPECIFICACIONES MÁXIMAS

   Pdⓘ - Máxima disipación de potencia: 2 W
   |Vds|ⓘ - Voltaje máximo drenador - fuente: 60 V
   |Vgs|ⓘ - Voltaje máximo fuente - puerta: 20 V
   |Id|ⓘ - Corriente continua de drenaje: 4.5 A
   Tjⓘ - Temperatura máxima de unión: 150 °C

CARACTERÍSTICAS ELÉCTRICAS


   trⓘ - Tiempo de subida: 27 nS
   Cossⓘ - Capacitancia de salida: 57 pF
   Rds(on)ⓘ - Resistencia estado encendido drenaje a fuente: 0.065 Ohm
   Paquete / Cubierta: SOP8


 Búsqueda de reemplazo de P5806NVG MOSFET

   - Selección ⓘ de transistores por parámetros

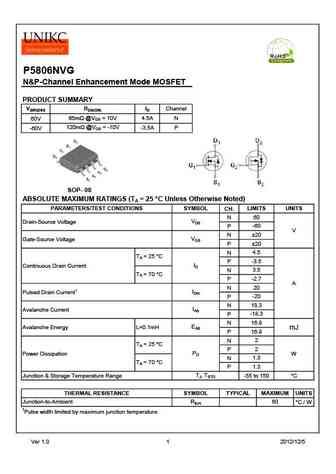

P5806NVG Datasheet (PDF)

 ..1. Size:195K  unikc
 p5806nvg.pdf pdf_icon

P5806NVG

P5806NVGN&P-Channel Enhancement Mode MOSFETPRODUCT SUMMARYV(BR)DSS RDS(ON) ID Channel65m @VGS = 10V60V 4.5A N120m @VGS = -10V-60V -3.5A PSOP- 08ABSOLUTE MAXIMUM RATINGS (TA = 25 C Unless Otherwise Noted)PARAMETERS/TEST CONDITIONS SYMBOL CH. LIMITS UNITSN 60VDSDrain-Source VoltageP -60VN 20VGSGate-Source VoltageP 20N 4.5TA = 25 CP -3.5
