PE5G6EA Todos los transistores



PE5G6EA MOSFET. Datasheet. Equivalente. Reemplazo. Hoja de especificaciones. Principales características


   Número de Parte: PE5G6EA
   Tipo de FET: MOSFET
   Polaridad de transistor: N

ESPECIFICACIONES MÁXIMAS

   Pdⓘ - Máxima disipación de potencia: 22 W
   |Vds|ⓘ - Voltaje máximo drenador - fuente: 20 V
   |Vgs|ⓘ - Voltaje máximo fuente - puerta: 12 V
   |Id|ⓘ - Corriente continua de drenaje: 72 A
   Tjⓘ - Temperatura máxima de unión: 150 °C

CARACTERÍSTICAS ELÉCTRICAS


   trⓘ - Tiempo de subida: 58 nS
   Cossⓘ - Capacitancia de salida: 643 pF
   Rds(on)ⓘ - Resistencia estado encendido drenaje a fuente: 0.0024 Ohm
   Paquete / Cubierta: PDFN3X3P


 Búsqueda de reemplazo de PE5G6EA MOSFET

   - Selección ⓘ de transistores por parámetros



PE5G6EA Datasheet (PDF)

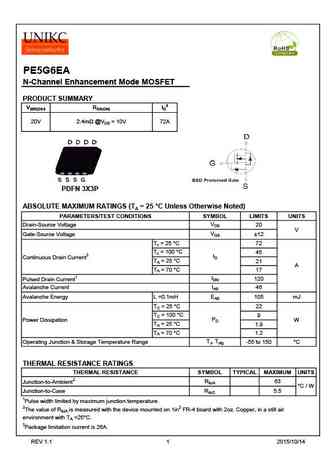

 ..1. Size:846K  unikc
 pe5g6ea.pdf pdf_icon

PE5G6EA

PE5G6EAN-Channel Enhancement Mode MOSFETPRODUCT SUMMARYV(BR)DSS RDS(ON)ID32.4m @VGS = 10V20V 72APDFN 3X3PABSOLUTE MAXIMUM RATINGS (TA = 25 C Unless Otherwise Noted)PARAMETERS/TEST CONDITIONS SYMBOL LIMITS UNITSVDSDrain-Source Voltage 20VVGSGate-Source Voltage 12Tc = 25 C72Tc = 100 C45IDContinuous Drain Current3TA = 25 C21ATA =

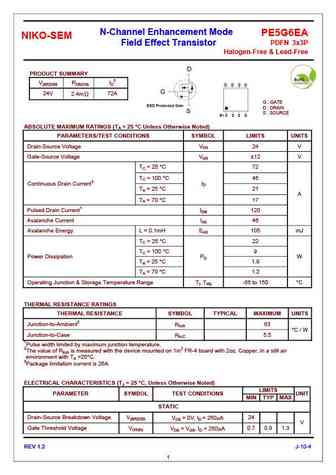

 ..2. Size:260K  niko-sem
 pe5g6ea.pdf pdf_icon

PE5G6EA

N-Channel Enhancement Mode PE5G6EA NIKO-SEM PDFN 3x3P Field Effect Transistor Halogen-Free & Lead-Free PRODUCT SUMMARY V(BR)DSS RDS(ON) ID3 D D D D24V 2.4m 72A G : GATE D : DRAIN S : SOURCE #1 S S S GABSOLUTE MAXIMUM RATINGS (TA = 25 C Unless Otherwise Noted) PARAMETERS/TEST CONDITIONS SYMBOL LIMITS UNITS Drain-Source Voltage VDS 24 V Gate-Source Voltage
