PE642DT Todos los transistores



PE642DT MOSFET. Datasheet. Equivalente. Reemplazo. Hoja de especificaciones. Principales características


   Número de Parte: PE642DT
   Tipo de FET: MOSFET
   Polaridad de transistor: N

ESPECIFICACIONES MÁXIMAS

   Pdⓘ - Máxima disipación de potencia: 19 W
   |Vds|ⓘ - Voltaje máximo drenador - fuente: 30 V
   |Vgs|ⓘ - Voltaje máximo fuente - puerta: 20 V
   |Id|ⓘ - Corriente continua de drenaje: 31 A
   Tjⓘ - Temperatura máxima de unión: 150 °C

CARACTERÍSTICAS ELÉCTRICAS


   Rds(on)ⓘ - Resistencia estado encendido drenaje a fuente: 0.0105 Ohm
   Paquete / Cubierta: PDFN3X3S


 Búsqueda de reemplazo de PE642DT MOSFET

   - Selección ⓘ de transistores por parámetros



PE642DT Datasheet (PDF)

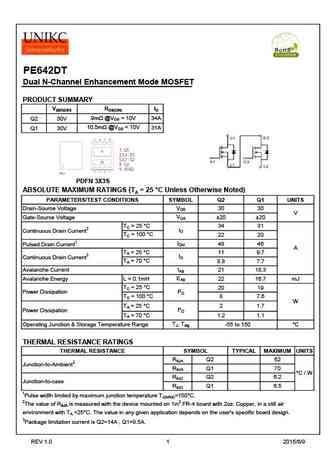

 ..1. Size:790K  unikc
 pe642dt.pdf pdf_icon

PE642DT

PE642DTDual N-Channel Enhancement Mode MOSFETPRODUCT SUMMARYV(BR)DSS RDS(ON) ID9m @VGS = 10VQ2 30V 34A10.5m @VGS = 10VQ1 30V 31APDFN 3X3SABSOLUTE MAXIMUM RATINGS (TA = 25 C Unless Otherwise Noted)PARAMETERS/TEST CONDITIONS SYMBOL Q2 Q1 UNITSVDSDrain-Source Voltage 30 30VVGSGate-Source Voltage 20 20TC = 25 C34 31IDContinuous Drain Current3T

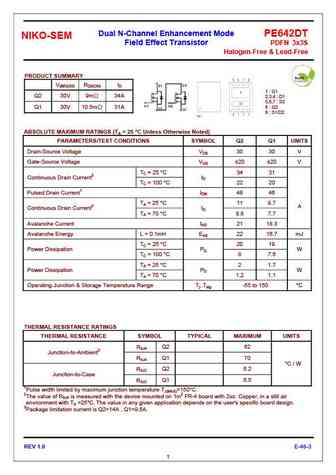

 ..2. Size:335K  niko-sem
 pe642dt.pdf pdf_icon

PE642DT

Dual N-Channel Enhancement Mode PE642DTNIKO-SEM Field Effect Transistor PDFN 3x3S Halogen-Free & Lead-FreePRODUCT SUMMARY V(BR)DSS RDS(ON) ID 1 : G1 9m Q2 30V 34A 2,3,4 : D15,6,7 : S2 8 : G2 Q1 30V 10.5m 31A 9 : S1/D2 ABSOLUTE MAXIMUM RATINGS (TA = 25 C Unless Otherwise Noted) PARAMETERS/TEST CONDITIONS SYMBOL Q2 Q1 UNITSDrain-Source Voltage VDS 30 30 V
