   Número de Parte: FDU3580
   Tipo de FET: MOSFET
   Polaridad de transistor: N

ESPECIFICACIONES MÁXIMAS

   Pdⓘ - Máxima disipación de potencia: 42 W
   |Vds|ⓘ - Voltaje máximo drenador - fuente: 80 V
   |Vgs|ⓘ - Voltaje máximo fuente - puerta: 20 V
   |Id|ⓘ - Corriente continua de drenaje: 7.7 A
   Tjⓘ - Temperatura máxima de unión: 175 °C

CARACTERÍSTICAS ELÉCTRICAS


   trⓘ - Tiempo de subida: 8 nS
   Cossⓘ - Capacitancia de salida: 144 pF
   Rds(on)ⓘ - Resistencia estado encendido drenaje a fuente: 0.029 Ohm
   Paquete / Cubierta: TO-251AA


 Búsqueda de reemplazo de FDU3580 MOSFET

   - Selección ⓘ de transistores por parámetros

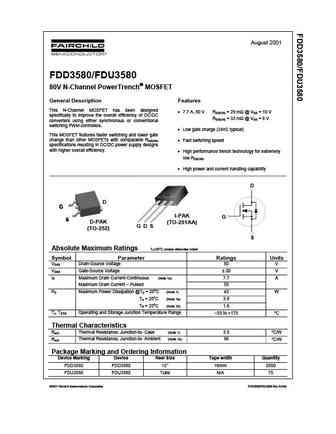

FDU3580 Datasheet (PDF)

 ..1. Size:119K  fairchild semi
 fdu3580.pdf pdf_icon

FDU3580

August 2001FDD3580/FDU358080V N-Channel PowerTrench MOSFETGeneral Description FeaturesThis N-Channel MOSFET has been designed 7.7 A, 80 V. RDS(ON) = 29 m @ VGS = 10 Vspecifically to improve the overall efficiency of DC/DCRDS(ON) = 33 m @ VGS = 6 Vconverters using either synchronous or conventionalswitching PWM controllers. Low gate charge (34nC
