PHD96NQ03LT MOSFET. Datasheet. Equivalente. Reemplazo. Hoja de especificaciones. Principales características

Número de Parte: PHD96NQ03LT

Tipo de FET: MOSFET

Polaridad de transistor: N

ESPECIFICACIONES MÁXIMAS

Disipación total del dispositivo (Pd): 115 W

Tensión drenaje-fuente (Vds): 25 V

Tensión compuerta-fuente (Vgs): 20 V

Corriente continua de drenaje (Id): 75 A

Temperatura operativa máxima (Tj): 175 °C

CARACTERÍSTICAS ELÉCTRICAS

Tensión umbral compuerta-fuente Vgs(th): 2 V

Tiempo de elevación (tr): 70 nS

Conductancia de drenaje-sustrato (Cd): 725 pF

Resistencia drenaje-fuente RDS(on): 0.00495 Ohm

Empaquetado / Estuche: DPAK

Búsqueda de reemplazo de MOSFET PHD96NQ03LT



PHD96NQ03LT Datasheet (PDF)

1.1. phd96nq03lt.pdf Size:209K _philips2

PHD96NQ03LT
PHD96NQ03LT

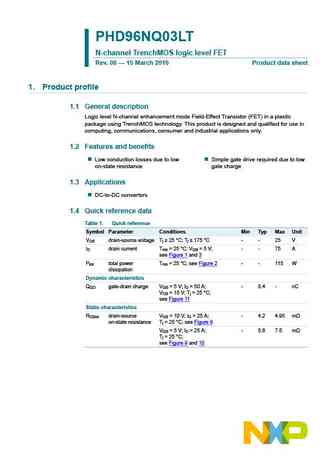

PHD96NQ03LT N-channel TrenchMOS logic level FET Rev. 06 — 15 March 2010 Product data sheet 1. Product profile 1.1 General description Logic level N-channel enhancement mode Field-Effect Transistor (FET) in a plastic package using TrenchMOS technology. This product is designed and qualified for use in computing, communications, consumer and industrial applications only. 1.2 Features
