TK32E12N1 Todos los transistores



TK32E12N1 MOSFET. Datasheet. Equivalente. Reemplazo. Hoja de especificaciones. Principales características


   Número de Parte: TK32E12N1
   Tipo de FET: MOSFET
   Polaridad de transistor: N

ESPECIFICACIONES MÁXIMAS

   Pdⓘ - Máxima disipación de potencia: 98 W
   |Vds|ⓘ - Voltaje máximo drenador - fuente: 120 V
   |Vgs|ⓘ - Voltaje máximo fuente - puerta: 20 V
   |Id|ⓘ - Corriente continua de drenaje: 60 A
   Tjⓘ - Temperatura máxima de unión: 150 °C

CARACTERÍSTICAS ELÉCTRICAS


   trⓘ - Tiempo de subida: 14 nS
   Cossⓘ - Capacitancia de salida: 330 pF
   Rds(on)ⓘ - Resistencia estado encendido drenaje a fuente: 0.0138 Ohm
   Paquete / Cubierta: TO-220


 Búsqueda de reemplazo de TK32E12N1 MOSFET

   - Selección ⓘ de transistores por parámetros



TK32E12N1 Datasheet (PDF)

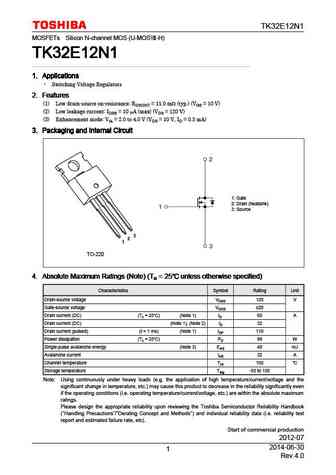

 ..1. Size:252K  toshiba
 tk32e12n1.pdf pdf_icon

TK32E12N1

TK32E12N1MOSFETs Silicon N-channel MOS (U-MOS-H)TK32E12N1TK32E12N1TK32E12N1TK32E12N11. Applications1. Applications1. Applications1. Applications Switching Voltage Regulators2. Features2. Features2. Features2. Features(1) Low drain-source on-resistance: RDS(ON) = 11.0 m (typ.) (VGS = 10 V)(2) Low leakage current: IDSS = 10 A (max) (VDS = 120 V)(3) Enh

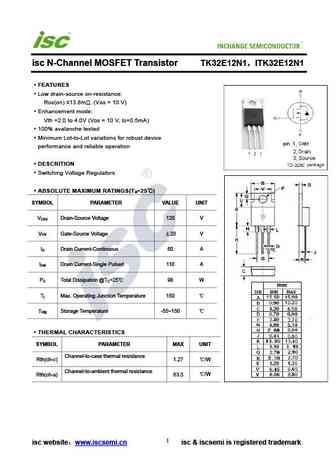

 ..2. Size:246K  inchange semiconductor
 tk32e12n1.pdf pdf_icon

TK32E12N1

INCHANGE Semiconductorisc N-Channel MOSFET Transistor TK32E12N1ITK32E12N1FEATURESLow drain-source on-resistance:RDS(on) 13.8m. (VGS = 10 V)Enhancement mode:Vth =2.0 to 4.0V (VDS = 10 V, ID=0.5mA)100% avalanche testedMinimum Lot-to-Lot variations for robust deviceperformance and reliable operationDESCRITIONSwitching Voltage RegulatorsABSOLUTE MAXI
