SQS850EN Todos los transistores



SQS850EN MOSFET. Datasheet. Equivalente. Reemplazo. Hoja de especificaciones. Principales características

Número de Parte: SQS850EN

Código: Q019

Tipo de FET: MOSFET

Polaridad de transistor: N

ESPECIFICACIONES MÁXIMAS

Disipación total del dispositivo (Pd): 33 W

Tensión drenaje-fuente (Vds): 60 V

Tensión compuerta-fuente (Vgs): 20 V

Corriente continua de drenaje (Id): 12 A

Temperatura operativa máxima (Tj): 175 °C

CARACTERÍSTICAS ELÉCTRICAS

Tensión umbral compuerta-fuente Vgs(th): 2.5 V

Carga de compuerta (Qg): 27.4 nC

Tiempo de elevación (tr): 9.6 nS

Conductancia de drenaje-sustrato (Cd): 132 pF

Resistencia drenaje-fuente RDS(on): 0.0215 Ohm

Empaquetado / Estuche: PowerPAK1212-8

Búsqueda de reemplazo de MOSFET SQS850EN

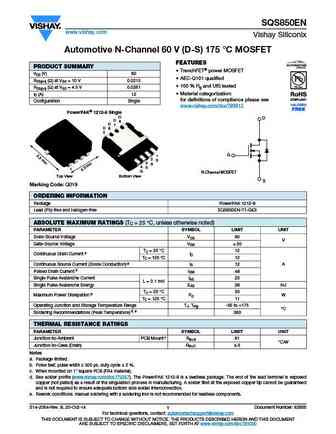

SQS850EN Datasheet (PDF)

1.1. sqs850en.pdf Size:616K _update

SQS850EN
SQS850EN

SQS850EN www.vishay.com Vishay Siliconix Automotive N-Channel 60 V (D-S) 175 °C MOSFET FEATURES PRODUCT SUMMARY • TrenchFET® power MOSFET VDS (V) 60 • AEC-Q101 qualified RDS(on) (Ω) at VGS = 10 V 0.0215 • 100 % Rg and UIS tested RDS(on) (Ω) at VGS = 4.5 V 0.0261 • Material categorization: ID (A) 12 for definitions of compliance please see Configuration Single www.vis
