RDX100N60FU6 MOSFET. Datasheet. Equivalente. Reemplazo. Hoja de especificaciones. Principales características
Número de Parte: RDX100N60FU6
Tipo de FET: MOSFET
Polaridad de transistor: N
ESPECIFICACIONES MÁXIMAS
Máxima disipación de potencia (Pd): 45 W
Voltaje máximo drenador - fuente |Vds|: 600 V
Voltaje máximo fuente - puerta |Vgs|: 30 V
Corriente continua de drenaje |Id|: 10 A
Temperatura máxima de unión (Tj): 150 °C
CARACTERÍSTICAS ELÉCTRICAS
Tensión umbral entre puerta y fuente |Vgs(th)|: 4 V
Carga de la puerta (Qg): 45 nC
Tiempo de subida (tr): 23 nS
Conductancia de drenaje-sustrato (Cd): 175 pF
Resistencia entre drenaje y fuente RDS(on): 0.65 Ohm
Paquete / Cubierta: TO-220FM
Búsqueda de reemplazo de MOSFET RDX100N60FU6

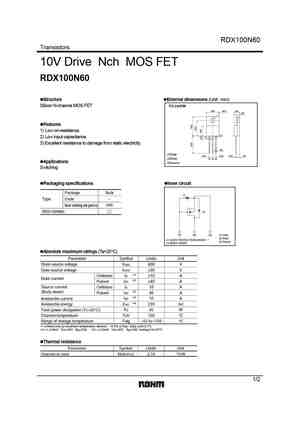

RDX100N60FU6 Datasheet (PDF)
rdx100n60fu6.pdf
![](https://alltransistors.com/ad/pdf_icon.gif)
RDX100N60 Transistors 10V Drive Nch MOS FET RDX100N60 Structure External dimensions (Unit : mm) Silicon N-channel MOS FET TO-220FM10.0 3.2 4.52.8 Features 1) Low on-resistance. 1.21.32) Low input capacitance. 3) Excellent resistance to damage from static electricity. 0.8(1)Gate 2.54 2.54 0.75 2.6(2)Drain (1) (2) (3) Applications(3)SourceSwitching
