MTP6P20E Todos los transistores



MTP6P20E MOSFET. Datasheet. Equivalente. Reemplazo. Hoja de especificaciones. Principales características


   Número de Parte: MTP6P20E
   Tipo de FET: MOSFET
   Polaridad de transistor: P

ESPECIFICACIONES MÁXIMAS

   Pdⓘ - Máxima disipación de potencia: 75 W
   |Vds|ⓘ - Voltaje máximo drenador - fuente: 200 V
   |Vgs|ⓘ - Voltaje máximo fuente - puerta: 20 V
   |Id|ⓘ - Corriente continua de drenaje: 6 A
   Tjⓘ - Temperatura máxima de unión: 150 °C

CARACTERÍSTICAS ELÉCTRICAS

   |Vgs(th)|ⓘ - Tensión umbral entre puerta y fuente: 4 V
   Qgⓘ - Carga de la puerta: 22 nC
   trⓘ - Tiempo de subida: 32 nS
   Cossⓘ - Capacitancia de salida: 128 pF
   Rds(on)ⓘ - Resistencia estado encendido drenaje a fuente: 1 Ohm
   Paquete / Cubierta: TO-220AB

 Búsqueda de reemplazo de MOSFET MTP6P20E



MTP6P20E Datasheet (PDF)

 ..1. Size:186K  motorola
mtp6p20e.pdf

MTP6P20E
MTP6P20E

MOTOROLAOrder this documentSEMICONDUCTOR TECHNICAL DATAby MTP6P20E/DDesigner's Data SheetMTP6P20ETMOS E-FET.Motorola Preferred DevicePower Field Effect TransistorPChannel EnhancementMode Silicon GateTMOS POWER FETThis advanced TMOS EFET is designed to withstand high6.0 AMPERESenergy in the avalanche and commutation modes. The new energy200 VOLTSeffic

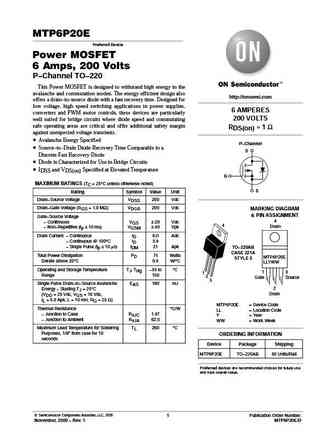

 ..2. Size:96K  onsemi
mtp6p20e.pdf

MTP6P20E
MTP6P20E

MTP6P20EPreferred DevicePower MOSFET6 Amps, 200 VoltsPChannel TO220This Power MOSFET is designed to withstand high energy in theavalanche and commutation modes. The energy efficient design alsohttp://onsemi.comoffers a draintosource diode with a fast recovery time. Designed forlow voltage, high speed switching applications in power supplies,6 AMPERESconverters

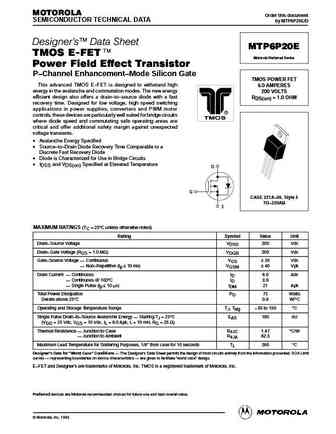

 0.1. Size:216K  motorola
mtp6p20erev0x.pdf

MTP6P20E
MTP6P20E

MOTOROLAOrder this documentSEMICONDUCTOR TECHNICAL DATAby MTP6P20E/DDesigner's Data SheetMTP6P20ETMOS E-FET.Motorola Preferred DevicePower Field Effect TransistorPChannel EnhancementMode Silicon GateTMOS POWER FETThis advanced TMOS EFET is designed to withstand high6.0 AMPERESenergy in the avalanche and commutation modes. The new energy200 VOLTSeffic
