SE20N110 Todos los transistores



SE20N110 MOSFET. Datasheet. Equivalente. Reemplazo. Hoja de especificaciones. Principales características


   Número de Parte: SE20N110
   Tipo de FET: MOSFET
   Polaridad de transistor: N

ESPECIFICACIONES MÁXIMAS

   Pdⓘ - Máxima disipación de potencia: 90 W
   |Vds|ⓘ - Voltaje máximo drenador - fuente: 20 V
   |Vgs|ⓘ - Voltaje máximo fuente - puerta: 20 V
   |Id|ⓘ - Corriente continua de drenaje: 110 A
   Tjⓘ - Temperatura máxima de unión: 150 °C

CARACTERÍSTICAS ELÉCTRICAS

   |Vgs(th)|ⓘ - Tensión umbral entre puerta y fuente: 1 V
   Qgⓘ - Carga de la puerta: 80 nC
   trⓘ - Tiempo de subida: 36 nS
   Cossⓘ - Capacitancia de salida: 898 pF
   Rds(on)ⓘ - Resistencia estado encendido drenaje a fuente: 0.0055 Ohm
   Paquete / Cubierta: DFN3X3

 Búsqueda de reemplazo de MOSFET SE20N110

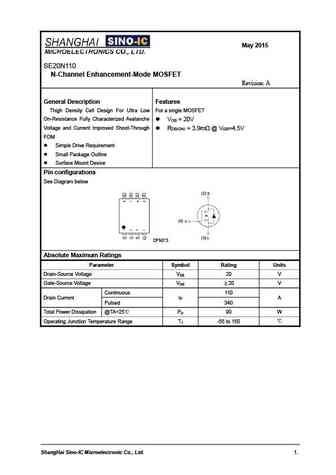

SE20N110 Datasheet (PDF)

 ..1. Size:367K  cn sino-ic
se20n110.pdf

SE20N110
SE20N110

May 2015SE20N110N-Channel Enhancement-Mode MOSFETRevision: AGeneral Description FeaturesThigh Density Cell Design For Ultra Low For a single MOSFETOn-Resistance Fully Characterized Avalanche V =20VDSVoltage and Current Improved Shoot-Through R =3.9m @V =4.5VDS(ON) GSFOM Simple Drive Requirement Small Package Outline Surface Mount DevicePin confi

 9.1. Size:442K  bruckewell
mse20n06n.pdf

SE20N110
SE20N110

Bruckewell Technology Corp., Ltd. MSE20N06N Dual N-Channel 20-V (D-S) MOSFET FEATURES Low RDS(on) trench technology Low thermal impedance Fast switching speed Typical Applications: Battery Powered Instruments Portable Computing Mobile Phones GPS Units and Media Players Notes a. Surface Mounted on 1 x 1 FR4 Board. b. Pulse width limited
