YJQ55P02A MOSFET. Datasheet. Equivalente. Reemplazo. Hoja de especificaciones. Principales características

   Número de Parte: YJQ55P02A
   Código: Q55P02A
   Tipo de FET: MOSFET
   Polaridad de transistor: P

ESPECIFICACIONES MÁXIMAS

   Pdⓘ - Máxima disipación de potencia: 38 W
   |Vds|ⓘ - Voltaje máximo drenador - fuente: 20 V
   |Vgs|ⓘ - Voltaje máximo fuente - puerta: 10 V
   |Id|ⓘ - Corriente continua de drenaje: 55 A
   Tjⓘ - Temperatura máxima de unión: 150 °C

CARACTERÍSTICAS ELÉCTRICAS

   |Vgs(th)|ⓘ - Tensión umbral entre puerta y fuente: 1 V
   Qgⓘ - Carga de la puerta: 12.7 nC
   trⓘ - Tiempo de subida: 36 nS
   Cossⓘ - Capacitancia de salida: 690 pF
   Rds(on)ⓘ - Resistencia estado encendido drenaje a fuente: 0.0083 Ohm
   Paquete / Cubierta: DFN3.3X3.3

Búsqueda de reemplazo de MOSFET YJQ55P02A

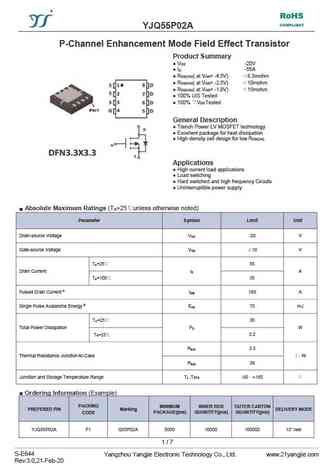

YJQ55P02A Datasheet (PDF)

..1. Size:1186K cn yangzhou yangjie elec
yjq55p02a.pdf

RoHS COMPLIANT YJQ55P02A P-Channel Enhancement Mode Field Effect Transistor Product Summary V -20V DS I -55A D R ( at V = -4.5V) 8.3mohm DS(ON) GS R ( at V = -2.5V) 10mohm DS(ON) GS R ( at V = -1.8V) 15mohm DS(ON) GS 100% UIS Tested 100% VDS Tested General Description Trench Power LV MOSFET technology Excellent p
