TSD10N06AT MOSFET. Datasheet. Equivalente. Reemplazo. Hoja de especificaciones. Principales características
Número de Parte: TSD10N06AT
Código: 10N06AT
Tipo de FET: MOSFET
Polaridad de transistor: N
ESPECIFICACIONES MÁXIMAS
Máxima disipación de potencia (Pd): 56.5 W
Voltaje máximo drenador - fuente |Vds|: 60 V
Voltaje máximo fuente - puerta |Vgs|: 20 V
Corriente continua de drenaje |Id|: 45 A
Temperatura máxima de unión (Tj): 175 °C
CARACTERÍSTICAS ELÉCTRICAS
Tensión umbral entre puerta y fuente |Vgs(th)|: 2.5 V
Carga de la puerta (Qg): 21 nC
Tiempo de subida (tr): 3 nS
Conductancia de drenaje-sustrato (Cd): 123 pF
Resistencia entre drenaje y fuente RDS(on): 0.015 Ohm
Paquete / Cubierta: TO252
Búsqueda de reemplazo de MOSFET TSD10N06AT

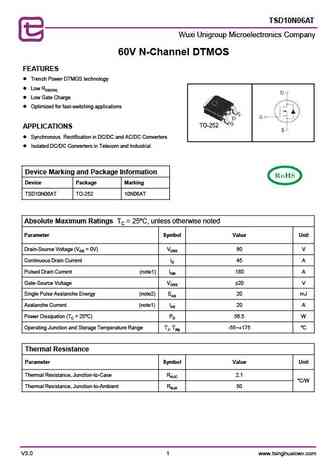

TSD10N06AT Datasheet (PDF)
..1. Size:474K cn wuxi unigroup
tsd10n06at.pdf
tsd10n06at.pdf
TSD10N06AT Wuxi Unigroup Microelectronics Company 60V N-Channel DTMOS FEATURES Trench Power DTMOS technology Low RDS(ON) Low Gate Charge Optimized for fast-switching applications APPLICATIONS Synchronous Rectification in DC/DC and AC/DC Converters Isolated DC/DC Converters in Telecom and Industrial Device Marking and Package Information Device Pa
