SQ1922EEH MOSFET. Datasheet. Equivalente. Reemplazo. Hoja de especificaciones. Principales características
Número de Parte: SQ1922EEH
Tipo de FET: MOSFET
Polaridad de transistor: N
ESPECIFICACIONES MÁXIMAS
Pdⓘ - Máxima disipación de potencia: 1.5 W|Vds|ⓘ - Voltaje máximo drenador - fuente: 20 V
|Vgs|ⓘ - Voltaje máximo fuente - puerta: 12 V
|Id|ⓘ - Corriente continua de drenaje: 0.84 A
Tjⓘ - Temperatura máxima de unión: 175 °C
CARACTERÍSTICAS ELÉCTRICAS
|Vgs(th)|ⓘ - Tensión umbral entre puerta y fuente: 1.5 VQgⓘ - Carga de la puerta: 0.7 nC
trⓘ - Tiempo de subida: 12 nS
Cossⓘ - Capacitancia de salida: 21 pF
Rds(on)ⓘ - Resistencia estado encendido drenaje a fuente: 0.35 Ohm
Paquete / Cubierta: SOT-363 SC-70-6
Búsqueda de reemplazo de MOSFET SQ1922EEH

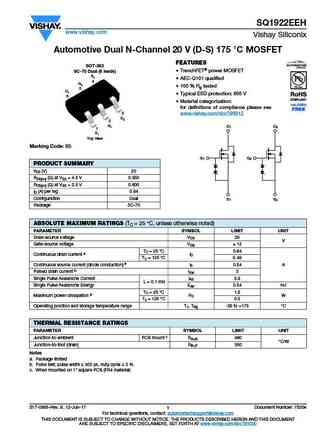

SQ1922EEH Datasheet (PDF)
sq1922eeh.pdf
SQ1922EEHwww.vishay.comVishay SiliconixAutomotive Dual N-Channel 20 V (D-S) 175 C MOSFETFEATURESSOT-363 TrenchFET power MOSFETSC-70 Dual (6 leads)S2 AEC-Q101 qualified4G2 100 % Rg tested5D1 Typical ESD protection: 800 V6 Material categorization: for definitions of compliance please see 3www.vishay.com/doc?99912D22G1D1 D21S1
