VS3652DB MOSFET. Datasheet. Equivalente. Reemplazo. Hoja de especificaciones. Principales características
Número de Parte: VS3652DB
Código: 3652DB
Tipo de FET: MOSFET
Polaridad de transistor: N
ESPECIFICACIONES MÁXIMAS
Pdⓘ - Máxima disipación de potencia: 10 W|Vds|ⓘ - Voltaje máximo drenador - fuente: 30 V
|Vgs|ⓘ - Voltaje máximo fuente - puerta: 20 V
|Id|ⓘ - Corriente continua de drenaje: 24 A
Tjⓘ - Temperatura máxima de unión: 150 °C
CARACTERÍSTICAS ELÉCTRICAS
|Vgs(th)|ⓘ - Tensión umbral entre puerta y fuente: 2.3 VQgⓘ - Carga de la puerta: 7.5 nC
trⓘ - Tiempo de subida: 48 nS
Cossⓘ - Capacitancia de salida: 315 pF
Rds(on)ⓘ - Resistencia estado encendido drenaje a fuente: 0.011 Ohm
Paquete / Cubierta: DFN3X3
Búsqueda de reemplazo de MOSFET VS3652DB

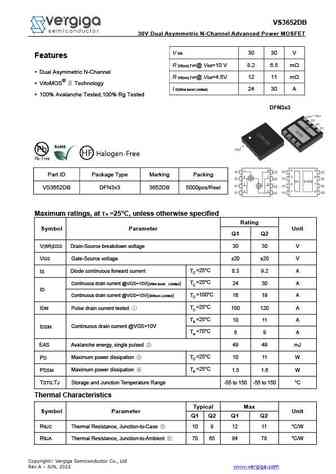

VS3652DB Datasheet (PDF)
vs3652db.pdf
VS3652DB30V Dual Asymmetric N-Channel Advanced Power MOSFETV DS 30 30 VFeaturesR DS(on),TYP@ VGS=10 V 8.2 6.5 m Dual Asymmetric N-ChannelR DS(on),TYP@ VGS=4.5V 12 11 m VitoMOS TechnologyI D(Wire bond Limited) 24 30 A 100% Avalanche Tested,100% Rg TestedDFN3x3Part ID Package Type Marking PackingVS3652DB DFN3x3 3652DB 5000pcs/ReelMaximum ratings, at
