AP90P03Q Todos los transistores



AP90P03Q MOSFET. Datasheet. Equivalente. Reemplazo. Hoja de especificaciones. Principales características


   Número de Parte: AP90P03Q
   Tipo de FET: MOSFET
   Polaridad de transistor: P

ESPECIFICACIONES MÁXIMAS

   Pdⓘ - Máxima disipación de potencia: 48 W
   |Vds|ⓘ - Voltaje máximo drenador - fuente: 30 V
   |Vgs|ⓘ - Voltaje máximo fuente - puerta: 20 V
   |Id|ⓘ - Corriente continua de drenaje: 60 A
   Tjⓘ - Temperatura máxima de unión: 150 °C

CARACTERÍSTICAS ELÉCTRICAS


   trⓘ - Tiempo de subida: 15 nS
   Cossⓘ - Capacitancia de salida: 534 pF
   Rds(on)ⓘ - Resistencia estado encendido drenaje a fuente: 0.0075 Ohm
   Paquete / Cubierta: PDFN3X3-8L


 Búsqueda de reemplazo de AP90P03Q MOSFET

   - Selección ⓘ de transistores por parámetros



AP90P03Q Datasheet (PDF)

 ..1. Size:595K  1
 ap90p03q.pdf pdf_icon

AP90P03Q

 7.1. Size:647K  1
 ap90p03g.pdf pdf_icon

AP90P03Q

 7.2. Size:1053K  cn apm
 ap90p03nf.pdf pdf_icon

AP90P03Q

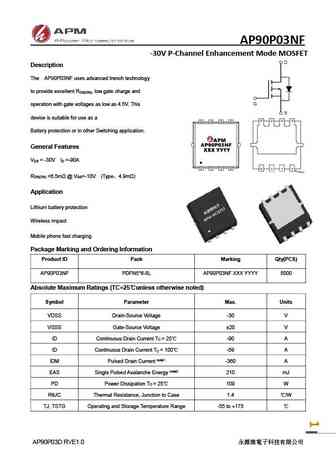

AP90P03NF -30V P-Channel Enhancement Mode MOSFET Description The AP90P03NF uses advanced trench technology to provide excellent R , low gate charge and DS(ON)operation with gate voltages as low as 4.5V. This device is suitable for use as a Battery protection or in other Switching application. General Features V = -30V I =-90A DS DR

 8.1. Size:1731K  cn apm
 ap90p01d.pdf pdf_icon

AP90P03Q

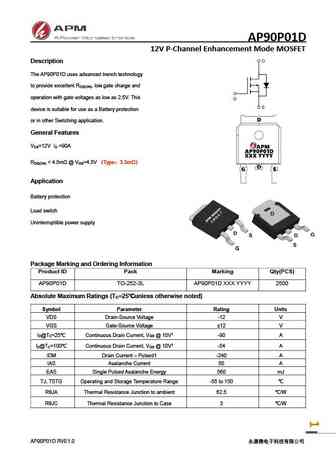

AP90P01D 12V P-Channel Enhancement Mode MOSFET Description The AP90P01D uses advanced trench technology to provide excellent R , low gate charge and DS(ON)operation with gate voltages as low as 2.5V. This device is suitable for use as a Battery protection or in other Switching application. General Features V =12V I =90A DS DR
