SWB015R03VLT MOSFET. Datasheet. Equivalente. Reemplazo. Hoja de especificaciones. Principales características
Número de Parte: SWB015R03VLT
Código: SW015R03VLT
Tipo de FET: MOSFET
Polaridad de transistor: N
ESPECIFICACIONES MÁXIMAS
Máxima disipación de potencia (Pd): 298 W
Voltaje máximo drenador - fuente |Vds|: 30 V
Voltaje máximo fuente - puerta |Vgs|: 20 V
Corriente continua de drenaje |Id|: 250 A
Temperatura máxima de unión (Tj): 150 °C
CARACTERÍSTICAS ELÉCTRICAS
Tensión umbral entre puerta y fuente |Vgs(th)|: 2.4 V
Carga de la puerta (Qg): 315 nC
Tiempo de subida (tr): 77 nS
Conductancia de drenaje-sustrato (Cd): 1440 pF
Resistencia entre drenaje y fuente RDS(on): 0.0017 Ohm
Paquete / Cubierta: TO263
Búsqueda de reemplazo de MOSFET SWB015R03VLT

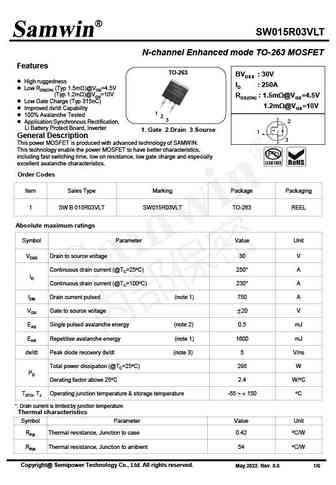

SWB015R03VLT Datasheet (PDF)
swb015r03vlt.pdf
![](https://alltransistors.com/ad/pdf_icon.gif)
SW015R03VLTN-channel Enhanced mode TO-263 MOSFETFeaturesTO-263BVDSS : 30V High ruggednessID : 250A Low RDS(ON) (Typ 1.5m)@VGS=4.5V(Typ 1.2m)@VGS=10VRDS(ON) : 1.5m@VGS=4.5V Low Gate Charge (Typ 315nC)1.2m@VGS=10V Improved dv/dt Capability 1 100% Avalanche Tested232 Application:Synchronous Rectification,Li Battery Protect Board,
