SWR601Q MOSFET. Datasheet. Equivalente. Reemplazo. Hoja de especificaciones. Principales características
Número de Parte: SWR601Q
Código: SW601Q
Tipo de FET: MOSFET
Polaridad de transistor: N
ESPECIFICACIONES MÁXIMAS
Pdⓘ - Máxima disipación de potencia: 0.5 W|Vds|ⓘ - Voltaje máximo drenador - fuente: 600 V
|Vgs|ⓘ - Voltaje máximo fuente - puerta: 6 V
|Id|ⓘ - Corriente continua de drenaje: 0.02 A
Tjⓘ - Temperatura máxima de unión: 150 °C
CARACTERÍSTICAS ELÉCTRICAS
|Vgs(off)|ⓘ - Voltaje de corte de la puerta: 1.8 V
Qgⓘ - Carga de la puerta: 1.55 nC
trⓘ - Tiempo de subida: 9 nS
Cossⓘ - Capacitancia de salida: 2.6 pF
Rds(on)ⓘ - Resistencia estado encendido drenaje a fuente: 700 Ohm
Paquete / Cubierta: SOT23
Búsqueda de reemplazo de MOSFET SWR601Q

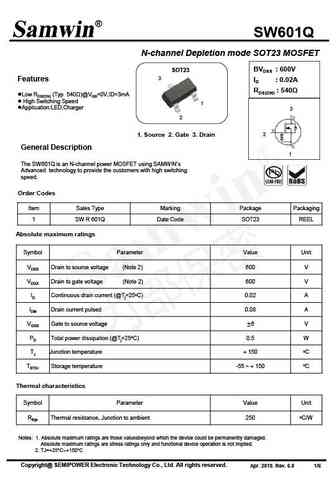

SWR601Q Datasheet (PDF)
..1. Size:511K samwin
swr601q.pdf
swr601q.pdf
SW601Q N-channel Depletion mode SOT23 MOSFET BVDSS : 600V SOT23 3 Features ID : 0.02A RDS(ON) : 540 Low RDS(ON) (Typ 540)@VGS=0V,ID=3mA High Switching Speed 1 Application:LED,Charger 3 2 1. Source 2. Gate 3. Drain 2 General Description 1 The SW601Q is an N-channel power MOSFET using SAMWINs Advanced technology to provide the customers with
