PV521BA MOSFET. Datasheet. Equivalente. Reemplazo. Hoja de especificaciones. Principales características

   Número de Parte: PV521BA
   Tipo de FET: MOSFET
   Polaridad de transistor: P

ESPECIFICACIONES MÁXIMAS

   Pdⓘ - Máxima disipación de potencia: 2.5 W
   |Vds|ⓘ - Voltaje máximo drenador - fuente: 20 V
   |Vgs|ⓘ - Voltaje máximo fuente - puerta: 8 V
   |Id|ⓘ - Corriente continua de drenaje: 8.5 A
   Tjⓘ - Temperatura máxima de unión: 150 °C

CARACTERÍSTICAS ELÉCTRICAS

   |Vgs(th)|ⓘ - Tensión umbral entre puerta y fuente: 1 V
   Qgⓘ - Carga de la puerta: 21 nC
   trⓘ - Tiempo de subida: 35 nS
   Cossⓘ - Capacitancia de salida: 171 pF
   Rds(on)ⓘ - Resistencia estado encendido drenaje a fuente: 0.02 Ohm
   Paquete / Cubierta: SOP-8

Búsqueda de reemplazo de MOSFET PV521BA

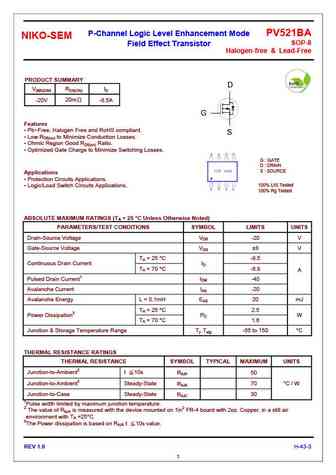

PV521BA Datasheet (PDF)

..1. Size:272K niko-sem
pv521ba.pdf

P-Channel Logic Level Enhancement Mode PV521BA NIKO-SEM SOP-8 Field Effect Transistor Halogen-free & Lead-Free PRODUCT SUMMARY DV(BR)DSS RDS(ON) ID 20m -8.5A -20V GFeatures Pb-Free, Halogen Free and RoHS compliant. S Low RDS(on) to Minimize Conduction Losses. Ohmic Region Good RDS(on) Ratio. Optimized Gate Charge to Minimize Switching Losses.
