JMTJ100N02A Todos los transistores



JMTJ100N02A MOSFET. Datasheet. Equivalente. Reemplazo. Hoja de especificaciones. Principales características


   Número de Parte: JMTJ100N02A
   Tipo de FET: MOSFET
   Polaridad de transistor: N

ESPECIFICACIONES MÁXIMAS

   Pdⓘ - Máxima disipación de potencia: 1.4 W
   |Vds|ⓘ - Voltaje máximo drenador - fuente: 20 V
   |Vgs|ⓘ - Voltaje máximo fuente - puerta: 12 V
   |Id|ⓘ - Corriente continua de drenaje: 8 A
   Tjⓘ - Temperatura máxima de unión: 150 °C

CARACTERÍSTICAS ELÉCTRICAS


   trⓘ - Tiempo de subida: 18.9 nS
   Cossⓘ - Capacitancia de salida: 175 pF
   Rds(on)ⓘ - Resistencia estado encendido drenaje a fuente: 0.0107 Ohm
   Paquete / Cubierta: SOT23


 Búsqueda de reemplazo de JMTJ100N02A MOSFET

   - Selección ⓘ de transistores por parámetros



JMTJ100N02A Datasheet (PDF)

 ..1. Size:960K  jiejie micro
 jmtj100n02a.pdf pdf_icon

JMTJ100N02A

JMTJ100N02ADescriptionJMT N-channel Enhancement Mode Power MosFETFeatures Applications 20V, 8A Load SwitchRDS(ON)

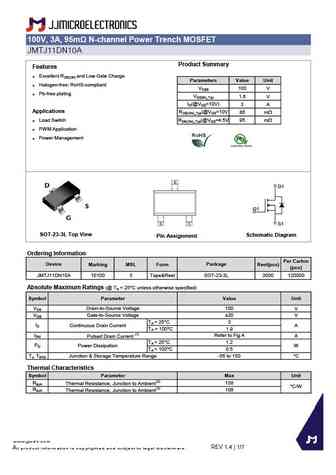

 9.1. Size:1226K  jiejie micro
 jmtj11dn10a.pdf pdf_icon

JMTJ100N02A

100V, 3A, 95m N-channel Power Trench MOSFETJMTJ11DN10AProduct SummaryFeatures Excellent RDS(ON) and Low Gate ChargeParametersValue Unit Halogen-free; RoHS-compliantVDSS 100 V Pb-free platingVGS(th)_Typ 1.6 VID(@VGS=10V) 3 AApplicationsRDS(ON)_Typ(@VGS=10V 86 mW Load Switch RDS(ON)_Typ(@VGS=4.5V 95 mW PWM Application Power ManagementD1G1S

Otros transistores... JMTP4435A , JMTP4953A , JMTP4953B , JMTP520P04A , JMTP850P04A , JMTP9435A , JMTP9926A , JMTP9926B , BS170 , JMTJ11DN10A , JMTJ210P02A , JMTJ2302C , JMTJ2333A , JMTJ250P02A , JMTJ3400A , JMTJ3401A , JMTJ3401B .
