AP2N20MI Todos los transistores



AP2N20MI MOSFET. Datasheet. Equivalente. Reemplazo. Hoja de especificaciones. Principales características


   Número de Parte: AP2N20MI
   Código: MB3-2A
   Tipo de FET: MOSFET
   Polaridad de transistor: N

ESPECIFICACIONES MÁXIMAS

   Pdⓘ - Máxima disipación de potencia: 3 W
   |Vds|ⓘ - Voltaje máximo drenador - fuente: 200 V
   |Vgs|ⓘ - Voltaje máximo fuente - puerta: 20 V
   |Id|ⓘ - Corriente continua de drenaje: 2 A
   Tjⓘ - Temperatura máxima de unión: 150 °C

CARACTERÍSTICAS ELÉCTRICAS

   |Vgs(th)|ⓘ - Tensión umbral entre puerta y fuente: 3 V
   Qgⓘ - Carga de la puerta: 12 nC
   trⓘ - Tiempo de subida: 12 nS
   Cossⓘ - Capacitancia de salida: 90 pF
   Rds(on)ⓘ - Resistencia estado encendido drenaje a fuente: 1.8 Ohm
   Paquete / Cubierta: SOT23


 Búsqueda de reemplazo de AP2N20MI MOSFET

   - Selección ⓘ de transistores por parámetros

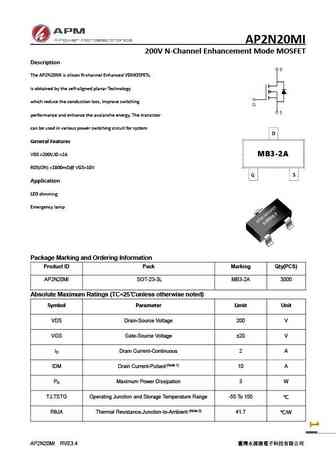

AP2N20MI Datasheet (PDF)

 ..1. Size:1244K  cn apm
 ap2n20mi.pdf pdf_icon

AP2N20MI

AP2N20MI 200V N-Channel Enhancement Mode MOSFET Description The AP2N20MI is silicon N-channel Enhanced VDMOSFETs, is obtained by the self-aligned planar Technology which reduce the conduction loss, improve switching performance and enhance the avalanche energy. The transistor can be used in various power switching circuit for system General Features VDS =200V,ID =2A RDS(ON
