AP2P15MI Todos los transistores



AP2P15MI MOSFET. Datasheet. Equivalente. Reemplazo. Hoja de especificaciones. Principales características


   Número de Parte: AP2P15MI
   Código: 2P15MI-AP
   Tipo de FET: MOSFET
   Polaridad de transistor: P

ESPECIFICACIONES MÁXIMAS

   Pdⓘ - Máxima disipación de potencia: 2 W
   |Vds|ⓘ - Voltaje máximo drenador - fuente: 150 V
   |Vgs|ⓘ - Voltaje máximo fuente - puerta: 20 V
   |Id|ⓘ - Corriente continua de drenaje: 2 A
   Tjⓘ - Temperatura máxima de unión: 150 °C

CARACTERÍSTICAS ELÉCTRICAS

   |Vgs(th)|ⓘ - Tensión umbral entre puerta y fuente: 4 V
   Qgⓘ - Carga de la puerta: 10.8 nC
   trⓘ - Tiempo de subida: 16 nS
   Cossⓘ - Capacitancia de salida: 23 pF
   Rds(on)ⓘ - Resistencia estado encendido drenaje a fuente: 0.78 Ohm
   Paquete / Cubierta: SOT23


 Búsqueda de reemplazo de AP2P15MI MOSFET

   - Selección ⓘ de transistores por parámetros

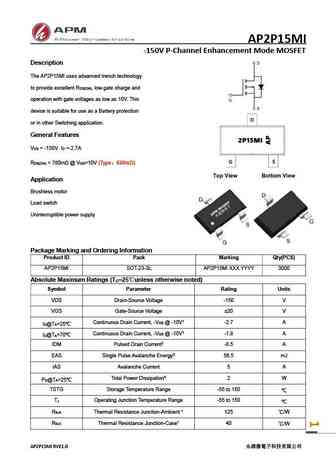

AP2P15MI Datasheet (PDF)

 ..1. Size:1235K  cn apm
 ap2p15mi.pdf pdf_icon

AP2P15MI

AP2P15MI -150V P-Channel Enhancement Mode MOSFET Description The AP2P15MI uses advanced trench technology to provide excellent R , low gate charge and DS(ON)operation with gate voltages as low as 10V. This device is suitable for use as a Battery protection or in other Switching application. General Features V = -150V I =-2.7A DS DR

Otros transistores... AP200N10MP , AP200N15MP , AP200N15TLG1 , AP20G03GD , AP280N10MP , AP2N20MI , AP2N30MI , AP2N7002A , AON7403 , AP300N04TLG5 , AP30G03GD , AP30H04DF , AP30H04NF , AP30N02D , AP30N03DF , AP30N06D , AP30N06DF .

History: ES4953 | IRF7304QPBF
