AP40H04NF Todos los transistores



AP40H04NF MOSFET. Datasheet. Equivalente. Reemplazo. Hoja de especificaciones. Principales características


   Número de Parte: AP40H04NF
   Tipo de FET: MOSFET
   Polaridad de transistor: N

ESPECIFICACIONES MÁXIMAS

   Pdⓘ - Máxima disipación de potencia: 33.7 W
   |Vds|ⓘ - Voltaje máximo drenador - fuente: 40 V
   |Vgs|ⓘ - Voltaje máximo fuente - puerta: 20 V
   |Id|ⓘ - Corriente continua de drenaje: 40 A
   Tjⓘ - Temperatura máxima de unión: 150 °C

CARACTERÍSTICAS ELÉCTRICAS

   |Vgs(th)|ⓘ - Tensión umbral entre puerta y fuente: 2.5 V
   Qgⓘ - Carga de la puerta: 5.8 nC
   trⓘ - Tiempo de subida: 5.6 nS
   Cossⓘ - Capacitancia de salida: 193 pF
   Rds(on)ⓘ - Resistencia estado encendido drenaje a fuente: 0.015 Ohm
   Paquete / Cubierta: PDFN5X6-8L


 Búsqueda de reemplazo de AP40H04NF MOSFET

   - Selección ⓘ de transistores por parámetros



AP40H04NF Datasheet (PDF)

 ..1. Size:1662K  cn apm
 ap40h04nf.pdf pdf_icon

AP40H04NF

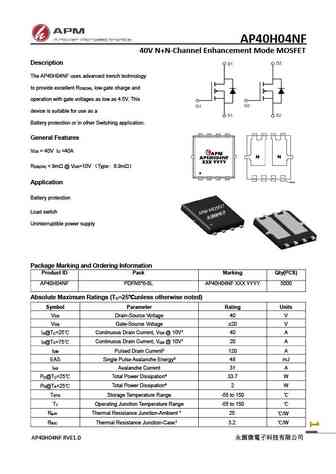

AP40H04NF 40V N+N-Channel Enhancement Mode MOSFET Description The AP40H04NF uses advanced trench technology to provide excellent R , low gate charge and DS(ON)operation with gate voltages as low as 4.5V. This device is suitable for use as a Battery protection or in other Switching application. General Features V = 40V I =40A DS DR

 9.1. Size:1188K  cn apm
 ap40h10nf.pdf pdf_icon

AP40H04NF

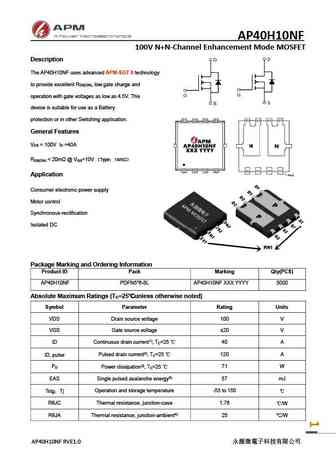

AP40H10NF 100V N+N-Channel Enhancement Mode MOSFET Description The AP40H10NF uses advanced APM-SGT II technology to provide excellent R , low gate charge and DS(ON)operation with gate voltages as low as 4.5V. This device is suitable for use as a Battery protection or in other Switching application. General Features V = 100V I =40A DS DR
