BUW24 Todos los transistores



BUW24 . Datasheet. Equivalente. Reemplazo. Hoja de especificaciones. Principales características


   Número de Parte: BUW24
   Material: Si
   Polaridad de transistor: NPN

ESPECIFICACIONES MÁXIMAS


   Disipación total del dispositivo (Pc): 100 W
   Tensión colector-base (Vcb): 450 V
   Tensión colector-emisor (Vce): 350 V
   Tensión emisor-base (Veb): 7 V
   Corriente del colector DC máxima (Ic): 10 A
   Temperatura operativa máxima (Tj): 200 °C

CARACTERÍSTICAS ELÉCTRICAS


   Transición de frecuencia (ft): 10 MHz
   Ganancia de corriente contínua (hfe): 10
   Paquete / Cubierta: TO3


 Búsqueda de reemplazo de BUW24

   - Selección ⓘ de transistores por parámetros



BUW24 Datasheet (PDF)

 ..1. Size:84K  jmnic
 buw24.pdf pdf_icon

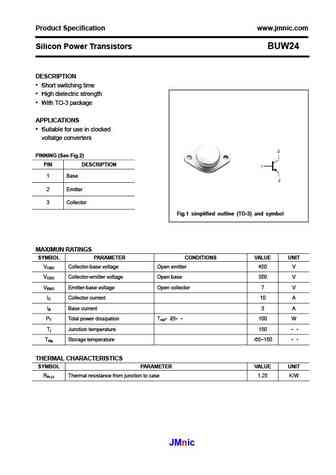

BUW24

Product Specification www.jmnic.com Silicon Power Transistors BUW24 DESCRIPTION Short switching time High dielectric strength With TO-3 package APPLICATIONS Suitable for use in clocked voltatge converters PINNING (See Fig.2) PIN DESCRIPTION1 Base 2 Emitter3 CollectorFig.1 simplified outline (TO-3) and symbol MAXIMUN RATINGS SYMBOL PARAMETER CONDITIONS VAL

 ..2. Size:204K  inchange semiconductor
 buw24.pdf pdf_icon

BUW24

isc Silicon NPN Power Transistor BUW24DESCRIPTIONCollector-Emitter Breakdown Voltage-:V = 350V(Min.)(BR)CEOHigh Speed SwitchingMinimum Lot-to-Lot variations for robust deviceperformance and reliable operationAPPLICATIONSDesigned for use in switching mode power supply.ABSOLUTE MAXIMUM RATINGS(T =25)aSYMBOL PARAMETER VALUE UNITV Collector-Base Voltage 450 VC
