KSP05 . Datasheet. Equivalente. Reemplazo. Hoja de especificaciones. Principales características
Número de Parte: KSP05
Material: Si
Polaridad de transistor: NPN
ESPECIFICACIONES MÁXIMAS
Disipación total del dispositivo (Pc): 0.625 W
Tensión colector-base (Vcb): 60 V
Tensión colector-emisor (Vce): 60 V
Tensión emisor-base (Veb): 4 V
Corriente del colector DC máxima (Ic): 0.5 A
Temperatura operativa máxima (Tj): 150 °C
CARACTERÍSTICAS ELÉCTRICAS
Transición de frecuencia (ft): 100 MHz
Ganancia de corriente contínua (hfe): 50
Paquete / Cubierta: TO92
Búsqueda de reemplazo de transistor bipolar KSP05
KSP05 Datasheet (PDF)
ksp05 ksp06.pdf
KSP05/06Amplifier Transistor Collector-Emitter Voltage: VCEO = KSP05: 60VKSP06: 80V Collector Dissipation: PC (max)=625mW Complement to KSP55/56TO-9211. Emitter 2. Base 3. CollectorNPN Epitaxial Silicon TransistorAbsolute Maximum Ratings Ta=25C unless otherwise noted Symbol Parameter Value UnitsVCBO Collector Base Voltage : KSP05 60 V: KSP06 80 VVCEO Col

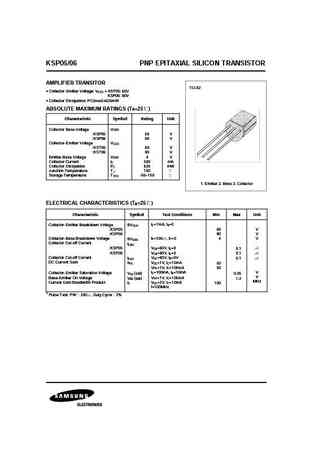

ksp05.pdf
KSP05/06 PNP EPITAXIAL SILICON TRANSISTORAMPLIFIER TRANSITORTO-92 Collector-Emitter Voltage: VCEO = KSP05: 60VKSP06: 80V Collector Dissipation: PC(max)=625mWABSOLUTE MAXIMUM RATINGS (T =25 )A Characteristic Symbol Rating UnitCollector Base Voltage VCBO :KSP05 60 V :KSP06 80 VCollector-Emitter Voltage VCEO :KST05 60 V :KST06 80 VEmitter-Base Voltage VEBO 4 V
