MJH10012 Equivalente. Reemplazo. Hoja de especificaciones. Principales características

Número de Parte: MJH10012

Material: Si

Polaridad de transistor: NPN

ESPECIFICACIONES MÁXIMAS

Disipación total del dispositivo (Pc): 118 W

Tensión colector-base (Vcb): 550 V

Tensión colector-emisor (Vce): 400 V

Tensión emisor-base (Veb): 8 V

Corriente del colector DC máxima (Ic): 10 A

Temperatura operativa máxima (Tj): 150 °C

CARACTERÍSTICAS ELÉCTRICAS

Capacitancia de salida (Cc): 350 pF

Ganancia de corriente contínua (hFE): 300

Encapsulados: TO218

 Búsqueda de reemplazo de MJH10012

- Selecciónⓘ de transistores por parámetros



MJH10012 datasheet

 ..1. Size:136K  inchange semiconductor
 mjh10012.pdf pdf_icon

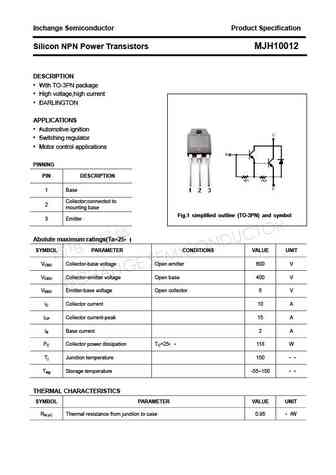

MJH10012

Inchange Semiconductor Product Specification Silicon NPN Power Transistors MJH10012 DESCRIPTION With TO-3PN package High voltage,high current DARLINGTON APPLICATIONS Automotive ignition Switching regulator Motor control applications PINNING PIN DESCRIPTION 1 Base Collector;connected to 2 mounting base Fig.1 simplified outline (TO-3PN) and symbol 3 Em
