   Número de Parte: BLT53
   Material: Si
   Polaridad de transistor: NPN

ESPECIFICACIONES MÁXIMAS


   Disipación total del dispositivo (Pc): 35.5 W
   Tensión colector-base (Vcb): 20 V
   Tensión colector-emisor (Vce): 10 V
   Tensión emisor-base (Veb): 3 V
   Corriente del colector DC máxima (Ic): 2.5 A
   Temperatura operativa máxima (Tj): 200 °C

CARACTERÍSTICAS ELÉCTRICAS


   Transición de frecuencia (ft): 3900 MHz
   Capacitancia de salida (Cc): 24 pF
   Ganancia de corriente contínua (hfe): 25
   Paquete / Cubierta: SOT122D


 Búsqueda de reemplazo de BLT53

   - Selección ⓘ de transistores por parámetros

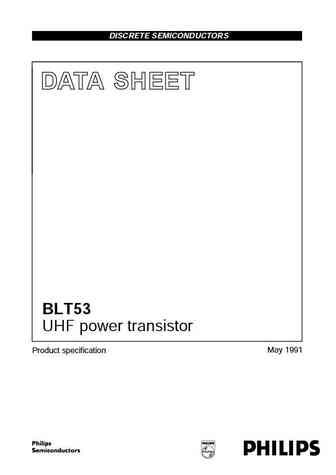

BLT53 Datasheet (PDF)

 ..1. Size:60K  philips
 blt53.pdf pdf_icon

BLT53

DISCRETE SEMICONDUCTORSDATA SHEETBLT53UHF power transistorMay 1991Product specificationPhilips Semiconductors Product specificationUHF power transistor BLT53FEATURES QUICK REFERENCE DATARF performance at Tmb = 25 C in a common emitter test circuit. Emitter-ballasting resistors for anoptimum temperature profileMODE OF f VCE PL Gp c Gold metallization ensures
