STP03D200 Todos los transistores



STP03D200 . Datasheet. Equivalente. Reemplazo. Hoja de especificaciones. Principales características


   Número de Parte: STP03D200
   Código: P03D200
   Material: Si
   Polaridad de transistor: NPN

ESPECIFICACIONES MÁXIMAS


   Disipación total del dispositivo (Pc): 40 W
   Tensión colector-base (Vcb): 2000 V
   Tensión colector-emisor (Vce): 1200 V
   Tensión emisor-base (Veb): 20 V
   Corriente del colector DC máxima (Ic): 0.1 A
   Temperatura operativa máxima (Tj): 150 °C

CARACTERÍSTICAS ELÉCTRICAS


   Ganancia de corriente contínua (hfe): 200
   Paquete / Cubierta: TO220


 Búsqueda de reemplazo de STP03D200

   - Selección ⓘ de transistores por parámetros

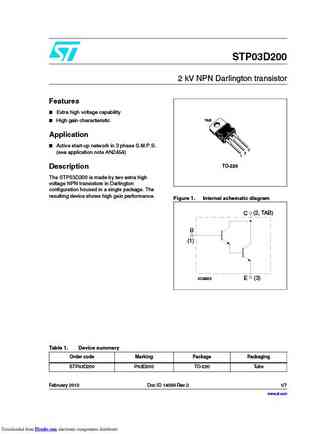

STP03D200 Datasheet (PDF)

 ..1. Size:129K  st
 stp03d200.pdf pdf_icon

STP03D200

STP03D2002 kV NPN Darlington transistorFeatures Extra high voltage capabilityTAB High gain characteristicApplication Active start-up network in 3 phase S.M.P.S. 3(see application note AN2454)21TO-220DescriptionThe STP03D200 is made by two extra high voltage NPN transistors in Darlington configuration housed in a single package. The resulting device sho
