H1061 . Datasheet. Equivalente. Reemplazo. Hoja de especificaciones. Principales características
Número de Parte: H1061
Material: Si
Polaridad de transistor: NPN
ESPECIFICACIONES MÁXIMAS
Disipación total del dispositivo (Pc): 40 W
Tensión colector-base (Vcb): 100 V
Tensión colector-emisor (Vce): 80 V
Tensión emisor-base (Veb): 5 V
Corriente del colector DC máxima (Ic): 4 A
Temperatura operativa máxima (Tj): 150 °C
CARACTERÍSTICAS ELÉCTRICAS
Transición de frecuencia (ft): 10 MHz
Capacitancia de salida (Cc): 40 pF
Ganancia de corriente contínua (hfe): 60
Paquete / Cubierta: TO220AB
Búsqueda de reemplazo de transistor bipolar H1061
H1061 Datasheet (PDF)

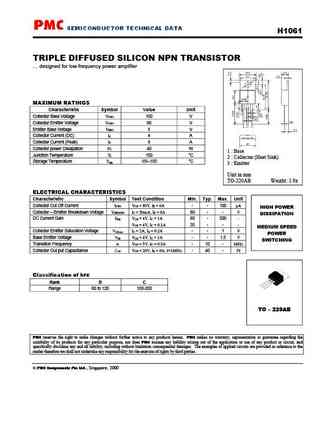

h1061.pdf
H1061 TRIPLE DIFFUSED SILICON NPN TRANSISTOR designed for low frequency power amplifier MAXIMUM RATINGS Characteristic Symbol Value UnitCollector Base Voltage V 100 VCBOCollector Emitter Voltage V 80 VCEOEmitter Base Voltage V 5 VEBOCollector Current (DC) I 4 ACCollector Current (Peak) I 8 ACCollector power Dissipation P 40 WC1 : Base Junction Temperature
sth1061.pdf
ST H1061 NPN Plastic Power Transistor Low frequency power amplifier TO-220 Plastic PackageOAbsolute Maximum Ratings (Ta = 25 C) Parameter Symbol Value UnitCollector Emitter Voltage VCEO 50 V Collector Base Voltage VCBO 50 VEmitter Base Voltage VEBO 4 VCollector Current IC 3 APower Dissipation Ptot 25 WOJunction Temperature Tj 150 C OStorage Temperature Range TS -45
