TFN4505 Todos los transistores



TFN4505 . Datasheet. Equivalente. Reemplazo. Hoja de especificaciones. Principales características


   Número de Parte: TFN4505
   Código: 3D
   Material: Si
   Polaridad de transistor: NPN

ESPECIFICACIONES MÁXIMAS


   Disipación total del dispositivo (Pc): 0.225 W
   Tensión colector-base (Vcb): 400 V
   Tensión colector-emisor (Vce): 400 V
   Tensión emisor-base (Veb): 6 V
   Corriente del colector DC máxima (Ic): 0.3 A
   Temperatura operativa máxima (Tj): 150 °C

CARACTERÍSTICAS ELÉCTRICAS


   Transición de frecuencia (ft): 20 MHz
   Capacitancia de salida (Cc): 7 pF
   Ganancia de corriente contínua (hfe): 100
   Paquete / Cubierta: SOT23


 Búsqueda de reemplazo de TFN4505

   - Selección ⓘ de transistores por parámetros



TFN4505 Datasheet (PDF)

 ..1. Size:309K  tinfar
 tfn4505.pdf pdf_icon

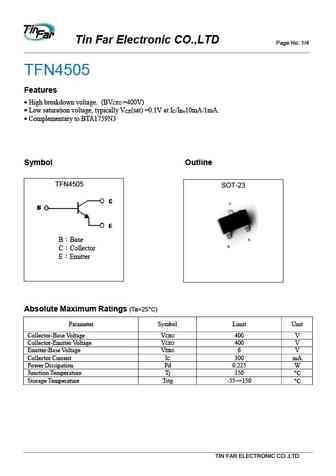

TFN4505

Tin Far Electronic CO.,LTD Page No: 1/4 TFN4505 Features High breakdown voltage. (BV =400V) CEO Low saturation voltage, typically V (sat) =0.1V at I /I 10mA/1mA.CE C B= Complementary to BTA1759N3 Symbol OutlineTFN4505 SOT-23 BBase CCollector EEmitter Absolute Maximum Ratings (Ta=25C) Parameter Symbol Limit Unit Collector-Base Voltage VCB
