TFNA06 . Datasheet. Equivalente. Reemplazo. Hoja de especificaciones. Principales características


   Número de Parte: TFNA06
   Código: 1G
   Material: Si
   Polaridad de transistor: NPN

ESPECIFICACIONES MÁXIMAS


   Disipación total del dispositivo (Pc): 0.225 W
   Tensión colector-base (Vcb): 80 V
   Tensión colector-emisor (Vce): 80 V
   Tensión emisor-base (Veb): 4 V
   Corriente del colector DC máxima (Ic): 0.5 A
   Temperatura operativa máxima (Tj): 150 °C

CARACTERÍSTICAS ELÉCTRICAS


   Transición de frecuencia (ft): 100 MHz
   Ganancia de corriente contínua (hfe): 50
   Paquete / Cubierta: SOT23


 Búsqueda de reemplazo de TFNA06

   - Selección ⓘ de transistores por parámetros

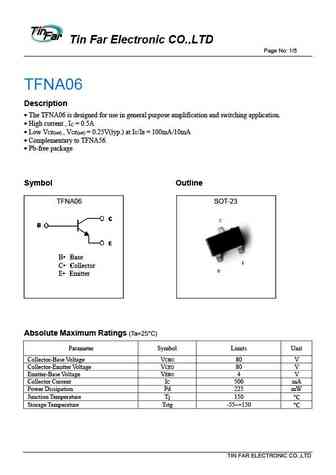

TFNA06 Datasheet (PDF)

 ..1. Size:184K  tinfar
 tfna06.pdf pdf_icon

TFNA06

Tin Far Electronic CO.,LTDPage No: 1/5TFNA06 Description The TFNA06 is designed for use in general purpose amplification and switching application. High current , I = 0.5AC Low V , V = 0.25V(typ.) at I /I = 100mA/10mACE(sat) CE(sat) C B Complementary to TFNA56. Pb-free packageSymbol OutlineTFNA06 SOT-23BBase CCollector EEmitter Absolu
