Справочник IGBT. JJT6N65STD



JJT6N65STD Даташит. Аналоги. Параметры и характеристики.


   Наименование: JJT6N65STD
   Тип транзистора: IGBT + Diode + Built-in Zener Diodes
   Маркировка: T0665STD
   Тип управляющего канала: N
   Pc ⓘ - Максимальная рассеиваемая мощность: 125 W
   |Vce|ⓘ - Предельно-допустимое напряжение коллектор-эмиттер: 650 V
   |Vge|ⓘ - Максимально допустимое напряжение эмиттер-затвор: 20 V
   |Ic| ⓘ - Максимальный постоянный ток коллектора: 12 A @25℃
   |VCEsat|ⓘ - Напряжение насыщения коллектор-эмиттер типовое: 1.7 V @25℃
   |VGEth|ⓘ - Максимальное пороговое напряжение затвор-эмиттер: 7.3 V
   Tj ⓘ - Максимальная температура перехода: 175 ℃
   tr ⓘ - Время нарастания типовое: 18 nS
   Coesⓘ - Выходная емкость, типовая: 25 pF
   Qg ⓘ - Общий заряд затвора, typ: 19 nC
   Тип корпуса: TO252


 Аналог (замена) для JJT6N65STD

   - подбор ⓘ IGBT транзистора по параметрам



JJT6N65STD Datasheet (PDF)

 ..1. Size:3749K  jiejie micro
 jjt6n65std.pdf pdf_icon

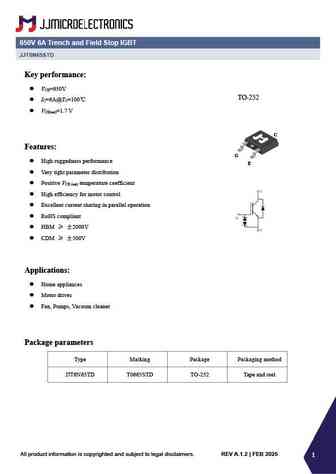

JJT6N65STD

650V 6A Trench and Field Stop IGBTJJT6N65STDKey performance: V =650VCETO-252 I =6A@T =100C C V =1.7 VCE(sat)CFeatures:G High ruggedness performanceE Very tight parameter distribution Positive V temperature coefficientCE (sat) High efficiency for motor control Excellent current sharing in parallel operation RoHS compliant

 5.1. Size:3794K  jiejie micro
 jjt6n65st.pdf pdf_icon

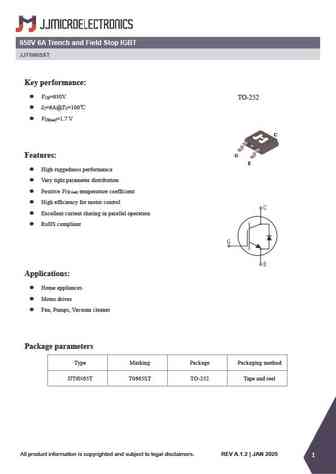

JJT6N65STD

650V 6A Trench and Field Stop IGBTJJT6N65STKey performance: V =650VCETO-252 I =6A@T =100C C V =1.7 VCE(sat)CFeatures: GE High ruggedness performance Very tight parameter distribution Positive V temperature coefficientCE (sat) High efficiency for motor control Excellent current sharing in parallel operation RoHS compliantAppli

 6.1. Size:3327K  jiejie micro
 jjt6n65ss.pdf pdf_icon

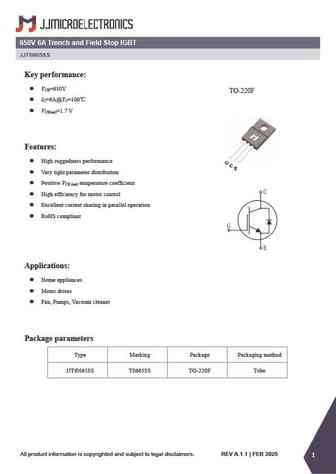

JJT6N65STD

650V 6A Trench and Field Stop IGBTJJT6N65SSKey performance: V =650VCETO-220F I =6A@T =100C C V =1.7 VCE(sat)Features: High ruggedness performanceGCE Very tight parameter distribution Positive V temperature coefficientCE (sat) High efficiency for motor control Excellent current sharing in parallel operation RoHS compliantApp

 6.2. Size:3789K  jiejie micro
 jjt6n65sc.pdf pdf_icon

JJT6N65STD

650V 6A Trench and Field Stop IGBTJJT6N65SCTO-263Key performance: V =650VCE I =6A@T =100C C V =1.7 VCE(sat)CGFeatures:E High ruggedness performance Very tight parameter distribution Positive V temperature coefficientCE (sat) High efficiency for motor control Excellent current sharing in parallel operation RoHS compliantAppl

ПОКАЗАТЬ ЕЩЁ
