   Наименование прибора: KDB6030L
   Тип транзистора: MOSFET
   Полярность: N
   Pd ⓘ - Максимальная рассеиваемая мощность: 75 W
   |Vds|ⓘ - Предельно допустимое напряжение сток-исток: 30 V
   |Vgs|ⓘ - Предельно допустимое напряжение затвор-исток: 20 V
   |Vgs(th)|ⓘ - Пороговое напряжение включения: 3 V
   |Id| ⓘ - Максимально допустимый постоянный ток стока: 52 A
   Tj ⓘ - Максимальная температура канала: 175 °C
   Qg ⓘ - Общий заряд затвора: 34 nC
   tr ⓘ - Время нарастания: 150 ns
   Cossⓘ - Выходная емкость: 640 pf
   Rds ⓘ - Сопротивление сток-исток открытого транзистора: 0.0135 Ohm
   Тип корпуса: TO-263


 Аналог (замена) для KDB6030L

   - подбор ⓘ MOSFET транзистора по параметрам

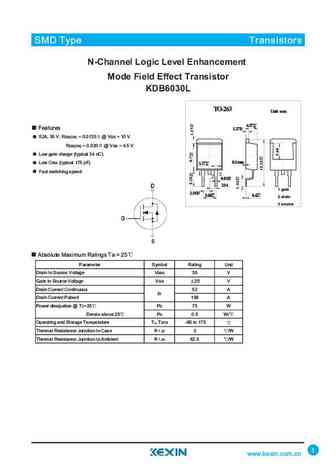

KDB6030L Datasheet (PDF)

 ..1. Size:58K  kexin
 kdb6030l.pdf pdf_icon

KDB6030L

SMD Type ICSMD Type TransistorsN-Channel Logic Level EnhancementMode Field Effect TransistorKDB6030LTO-263Unit: mm4.57+0.2-0.2+0.1Features1.27-0.152A, 30 V. RDS(ON) =0.0135 @VGS =10VRDS(ON) =0.020 @VGS =4.5 VLow gate charge (typical 34 nC).+0.10.1maxLow Crss (typical 175 pF).1.27-0.1Fast switching speed.0.81+0.1-0.12.541gate1Gate2.54+0.2 +0.2-
