Справочник MOSFET. BSC13DN30NSFD



BSC13DN30NSFD Даташит. Основные параметры и характеристики. Поиск аналогов


   Наименование прибора: BSC13DN30NSFD
   Маркировка: 13DN30NF
   Тип транзистора: MOSFET
   Полярность: N
   Pd ⓘ - Максимальная рассеиваемая мощность: 2.5 W
   |Vds|ⓘ - Предельно допустимое напряжение сток-исток: 300 V
   |Vgs|ⓘ - Предельно допустимое напряжение затвор-исток: 20 V
   |Vgs(th)|ⓘ - Пороговое напряжение включения: 4 V
   |Id| ⓘ - Максимально допустимый постоянный ток стока: 5 A
   Tj ⓘ - Максимальная температура канала: 175 °C
   Qg ⓘ - Общий заряд затвора: 23 nC
   tr ⓘ - Время нарастания: 4 ns
   Cossⓘ - Выходная емкость: 76 pf
   Rds ⓘ - Сопротивление сток-исток открытого транзистора: 0.13 Ohm
   Тип корпуса: SUPERSO8


 Аналог (замена) для BSC13DN30NSFD

   - подбор ⓘ MOSFET транзистора по параметрам



BSC13DN30NSFD Datasheet (PDF)

 ..1. Size:921K  infineon

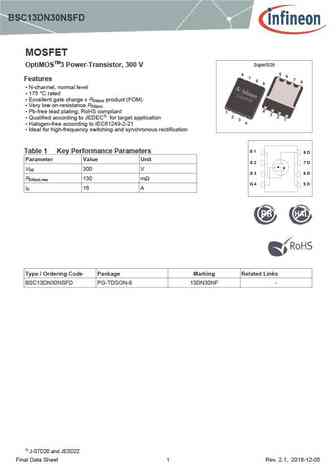

 bsc13dn30nsfd.pdf pdf_icon

BSC13DN30NSFD

BSC13DN30NSFDMOSFETSuperSO8OptiMOSTM3 Power-Transistor, 300 V5867Features 7685 N-channel, normal level 175 C rated Excellent gate charge x R product (FOM)DS(on) Very low on-resistance RDS(on)4 Pb-free lead plating; RoHS compliant132 2 Qualified according to JEDEC1) for target application3 14 Halogen-free according to IEC

 9.1. Size:595K  infineon

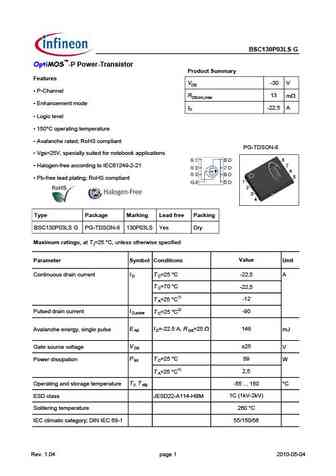

 bsc130p03lsg .pdf pdf_icon

BSC13DN30NSFD

BSC130P03LS GOptiMOS-P Power-TransistorProduct SummaryFeaturesVDS -30 V P-ChannelRDS(on),max 13mW Enhancement modeID -22.5 A Logic level 150C operating temperature Avalanche rated; RoHS compliantPG-TDSON-8 Vgs=25V, specially suited for notebook applications Halogen-free according to IEC61249-2-21 Pb-free lead plating; RoHS compliant
