Справочник MOSFET. JMSL0401BGQ



JMSL0401BGQ Даташит. Основные параметры и характеристики. Поиск аналогов


   Наименование прибора: JMSL0401BGQ
   Маркировка: SL0401BQ
   Тип транзистора: MOSFET
   Полярность: N
   Pd ⓘ - Максимальная рассеиваемая мощность: 176 W
   |Vds|ⓘ - Предельно допустимое напряжение сток-исток: 40 V
   |Vgs|ⓘ - Предельно допустимое напряжение затвор-исток: 20 V
   |Vgs(th)|ⓘ - Пороговое напряжение включения: 2.5 V
   |Id| ⓘ - Максимально допустимый постоянный ток стока: 299 A
   Tj ⓘ - Максимальная температура канала: 175 °C
   Qg ⓘ - Общий заряд затвора: 80 nC
   tr ⓘ - Время нарастания: 67 ns
   Cossⓘ - Выходная емкость: 3347 pf
   Rds ⓘ - Сопротивление сток-исток открытого транзистора: 0.00098 Ohm
   Тип корпуса: PDFN5X6-8L


 Аналог (замена) для JMSL0401BGQ

   - подбор ⓘ MOSFET транзистора по параметрам



JMSL0401BGQ Datasheet (PDF)

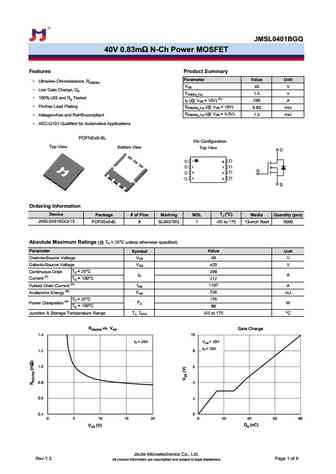

 ..1. Size:370K  jiejie micro
 jmsl0401bgq.pdf pdf_icon

JMSL0401BGQ

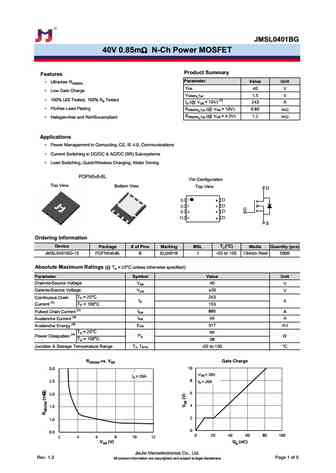

 4.1. Size:320K  jiejie micro
 jmsl0401bg.pdf pdf_icon

JMSL0401BGQ

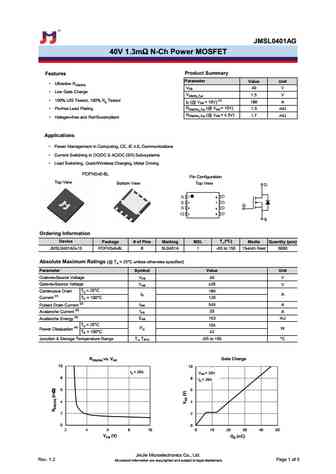

 6.1. Size:320K  jiejie micro
 jmsl0401ag.pdf pdf_icon

JMSL0401BGQ

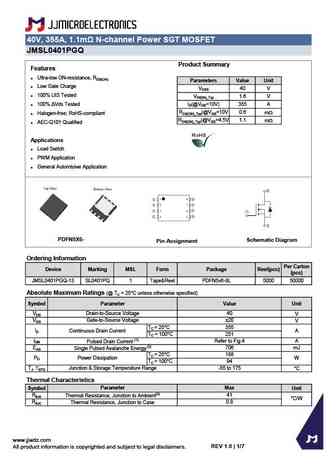

 6.2. Size:523K  jiejie micro
 jmsl0401pgq.pdf pdf_icon

JMSL0401BGQ

40V, 355A, 1.1m N-channel Power SGT MOSFETJMSL0401PGQProduct SummaryFeatures Ultra-low ON-resistance, RDS(ON)Parameters Value Unit Low Gate ChargeVDSS 40 V 100% UIS TestedVGS(th)_Typ 1.6 V 100% Vds Tested ID(@VGS=10V) 355 ARDS(ON)_Typ(@VGS=10V 0.6 m Halogen-free; RoHS-compliantRDS(ON)_Typ(@VGS=4.5V 1.1 m AEC-Q101 QualifiedApplications

ПОКАЗАТЬ ЕЩЁ
