JMPC18N20BJ - аналоги и даташиты транзистора



JMPC18N20BJ - Даташиты. Аналоги. Основные параметры


   Наименование производителя: JMPC18N20BJ
   Тип транзистора: MOSFET
   Полярность: N
   Pd ⓘ - Максимальная рассеиваемая мощность: 191 W
   |Vds|ⓘ - Предельно допустимое напряжение сток-исток: 200 V
   |Vgs|ⓘ - Предельно допустимое напряжение затвор-исток: 30 V
   |Id| ⓘ - Максимально допустимый постоянный ток стока: 18 A
   Tj ⓘ - Максимальная температура канала: 150 °C
   tr ⓘ - Время нарастания: 46 ns
   Cossⓘ - Выходная емкость: 92 pf
   Rds ⓘ - Сопротивление сток-исток открытого транзистора: 0.15 Ohm
   Тип корпуса: TO220

 Аналог (замена) для JMPC18N20BJ



JMPC18N20BJ Datasheet (PDF)

 ..1. Size:1257K  jiejie micro
 jmpc18n20bj.pdf pdf_icon

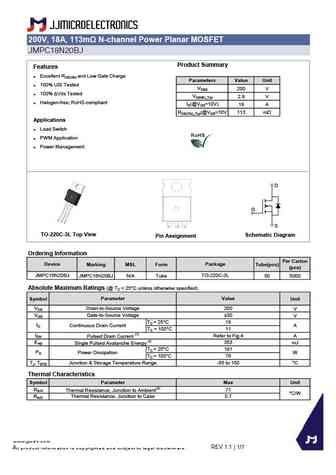

JMPC18N20BJ

200V, 18A, 113m N-channel Power Planar MOSFET JMPC18N20BJ Product Summary Features Excellent RDS(ON) and Low Gate Charge Parameters Value Unit 100% UIS Tested VDSS 200 V 100% Vds Tested VGS(th)_Typ 2.9 V Halogen-free; RoHS-compliant ID(@VGS=10V) 18 A RDS(ON)_Typ(@VGS=10V 113 mW Applications Load Switch PWM Application Power Management D G S

 7.1. Size:1046K  jiejie micro
 jmpc18n50bj.pdf pdf_icon

JMPC18N20BJ

JMPC18N50BJ Description JMP N-channel Enhancement Mode Power MOSFET Features Applications 500V, 18A Load Switch RDS(ON)

 9.1. Size:1046K  jiejie micro
 jmpc15n50bj.pdf pdf_icon

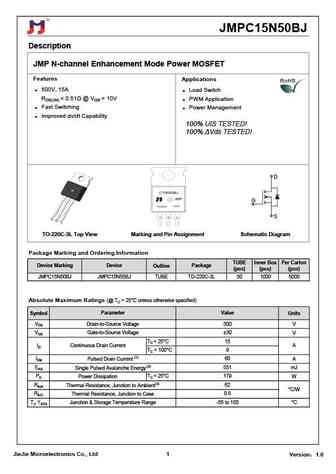

JMPC18N20BJ

JMPC15N50BJ Description JMP N-channel Enhancement Mode Power MOSFET Features Applications 500V, 15A Load Switch RDS(ON)

 9.2. Size:1047K  jiejie micro
 jmpc13n50bj.pdf pdf_icon

JMPC18N20BJ

JMPC13N50BJ Description JMP N-channel Enhancement Mode Power MOSFET Features Applications 500V, 13A Load Switch RDS(ON)
