Справочник MOSFET. JMPC20N65BJ



JMPC20N65BJ Даташит. Основные параметры и характеристики. Поиск аналогов


   Наименование прибора: JMPC20N65BJ
   Тип транзистора: MOSFET
   Полярность: N
   Pd ⓘ - Максимальная рассеиваемая мощность: 208 W
   |Vds|ⓘ - Предельно допустимое напряжение сток-исток: 650 V
   |Vgs|ⓘ - Предельно допустимое напряжение затвор-исток: 30 V
   |Vgs(th)|ⓘ - Пороговое напряжение включения: 4 V
   |Id| ⓘ - Максимально допустимый постоянный ток стока: 20 A
   Tj ⓘ - Максимальная температура канала: 150 °C
   Qg ⓘ - Общий заряд затвора: 73 nC
   tr ⓘ - Время нарастания: 64 ns
   Cossⓘ - Выходная емкость: 266 pf
   Rds ⓘ - Сопротивление сток-исток открытого транзистора: 0.47 Ohm
   Тип корпуса: TO220


 Аналог (замена) для JMPC20N65BJ

   - подбор ⓘ MOSFET транзистора по параметрам

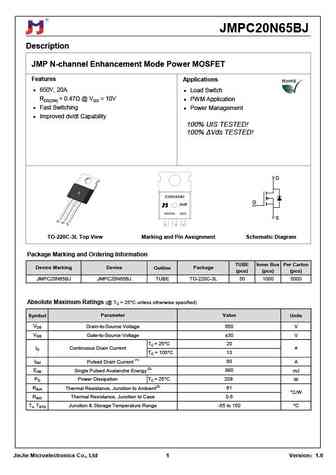

JMPC20N65BJ Datasheet (PDF)

 ..1. Size:441K  jiejie micro
 jmpc20n65bj.pdf pdf_icon

JMPC20N65BJ

JMPC20N65BJDescriptionJMP N-channel Enhancement Mode Power MOSFETFeaturesApplications 650V, 20A Load SwitchRDS(ON)

 6.1. Size:1045K  jiejie micro

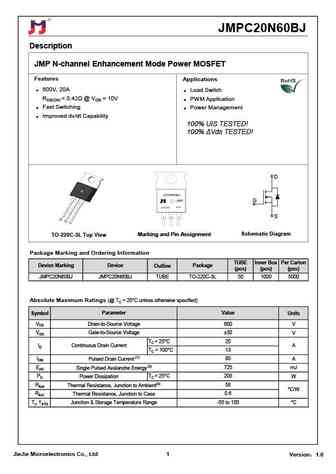

 jmpc20n60bj.pdf pdf_icon

JMPC20N65BJ

JMPC20N60BJDescriptionJMP N-channel Enhancement Mode Power MOSFETFeaturesApplications 600V, 20A Load SwitchRDS(ON)

 9.1. Size:1257K  jiejie micro

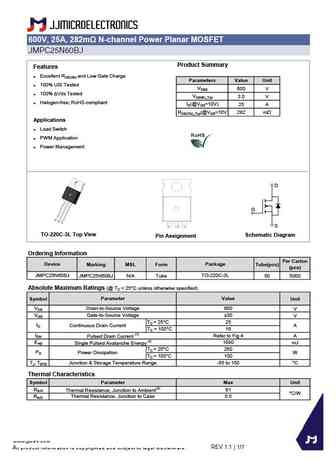

 jmpc25n60bj.pdf pdf_icon

JMPC20N65BJ

600V, 25A, 282m N-channel Power Planar MOSFETJMPC25N60BJProduct SummaryFeatures Excellent RDS(ON) and Low Gate ChargeParametersValue Unit 100% UIS TestedVDSS 600 V 100% Vds TestedVGS(th)_Typ 3.0 V Halogen-free; RoHS-compliantID(@VGS=10V) 25 ARDS(ON)_Typ(@VGS=10V 282 mWApplications Load Switch PWM Application Power ManagementDG S

 9.2. Size:1045K  jiejie micro
 jmpc25n50bj.pdf pdf_icon

JMPC20N65BJ

JMPC25N50BJDescriptionJMP N-channel Enhancement Mode Power MOSFETFeaturesApplications 500V, 25A Load SwitchRDS(ON)
