MPF20N50 datasheet, аналоги, основные параметры

Наименование производителя: MPF20N50  📄📄

Тип транзистора: MOSFET

Полярность: N

Предельные значения

Pd ⓘ - Максимальная рассеиваемая мощность: 48 W

|Vds|ⓘ - Максимально допустимое напряжение сток-исток: 500 V

|Vgs|ⓘ - Максимально допустимое напряжение затвор-исток: 30 V

|Id| ⓘ - Максимально допустимый постоянный ток стока: 20 A

Tj ⓘ - Максимальная температура канала: 150 °C

Электрические характеристики

tr ⓘ - Время нарастания: 75 ns

Cossⓘ - Выходная емкость: 290 pf

RDSonⓘ - Сопротивление сток-исток открытого транзистора: 0.29 Ohm

Тип корпуса: TO220F

  📄📄 Копировать

Аналог (замена) для MPF20N50

- подборⓘ MOSFET транзистора по параметрам



MPF20N50 даташит

 ..1. Size:795K  cn minos
 mpf20n50.pdf pdf_icon

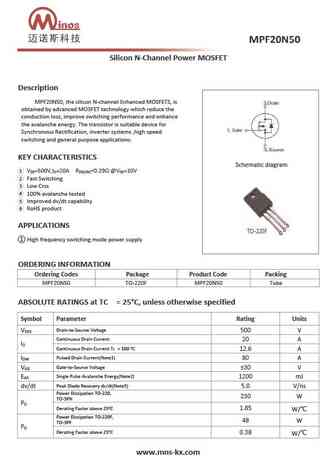

MPF20N50

Silicon N-Channel Power MOSFET Description MPF20N50, the silicon N-channel Enhanced MOSFETS, is obtained by advanced MOSFET technology which reduce the conduction loss, improve switching performance and enhance the avalanche energy. The transistor is suitable device for Synchronous Rectification, inverter systems ,high speed switching and general purpose applications. KEY CHARACTERISTIC

 0.1. Size:409K  trinnotech
 tmp20n50 tmpf20n50.pdf pdf_icon

MPF20N50

TMP20N50/TMPF20N50 TMP20N50G/TMPF20N50G VDSS = 550 V @Tjmax Features ID = 18A Low gate charge RDS(on) = 0.3 W(max) @ VGS= 10 V 100% avalanche tested Improved dv/dt capability RoHS compliant Halogen free package JEDEC Qualification D G S Device Package Marking Remark TMP20N50 / TMPF20N50 TO-220 / TO-220F TMP20N50 / TMPF20N50 RoHS TMP20N50

 0.2. Size:621K  trinnotech
 tmp20n50a tmpf20n50a.pdf pdf_icon

MPF20N50

TMP20N50A(G)/TMPF20N50A(G) N-channel MOSFET Features Low gate charge BVDSS ID RDS(on) 100% avalanche tested 500V 18A

 8.1. Size:1002K  jiejie micro
 jmpf20n60bj.pdf pdf_icon

MPF20N50

JMPF20N60BJ Description JMP N-channel Enhancement Mode Power MOSFET Features Applications 600V, 20A Load Switch RDS(ON)
