AP7P15D datasheet, аналоги, основные параметры

Наименование производителя: AP7P15D  📄📄

Тип транзистора: MOSFET

Полярность: P

Предельные значения

Pd ⓘ - Максимальная рассеиваемая мощность: 25 W

|Vds|ⓘ - Максимально допустимое напряжение сток-исток: 150 V

|Vgs|ⓘ - Максимально допустимое напряжение затвор-исток: 20 V

|Id| ⓘ - Максимально допустимый постоянный ток стока: 7 A

Tj ⓘ - Максимальная температура канала: 150 °C

Электрические характеристики

tr ⓘ - Время нарастания: 16 ns

Cossⓘ - Выходная емкость: 23 pf

RDSonⓘ - Сопротивление сток-исток открытого транзистора: 0.78 Ohm

Тип корпуса: TO252

  📄📄 Копировать

Аналог (замена) для AP7P15D

- подборⓘ MOSFET транзистора по параметрам



AP7P15D даташит

 ..1. Size:1317K  cn apm
 ap7p15d.pdf pdf_icon

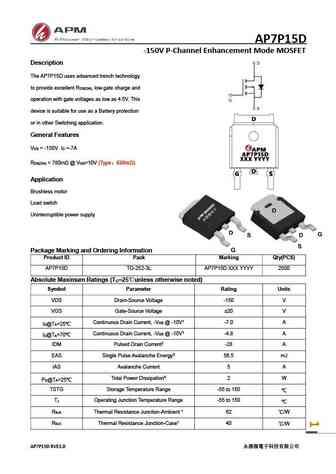

AP7P15D

AP7P15D -150V P-Channel Enhancement Mode MOSFET Description The AP7P15D uses advanced trench technology to provide excellent R , low gate charge and DS(ON) operation with gate voltages as low as 4.5V. This device is suitable for use as a Battery protection or in other Switching application. General Features V = -150V I =-7A DS D R

 8.1. Size:1368K  cn apm
 ap7p15y.pdf pdf_icon

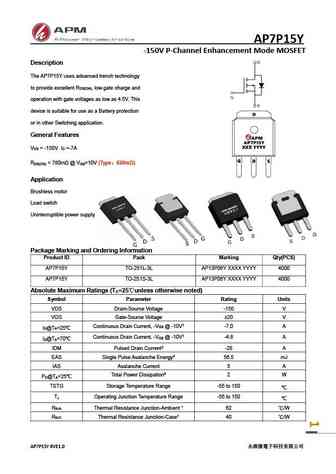

AP7P15D

AP7P15Y -150V P-Channel Enhancement Mode MOSFET Description The AP7P15Y uses advanced trench technology to provide excellent R , low gate charge and DS(ON) operation with gate voltages as low as 4.5V. This device is suitable for use as a Battery protection or in other Switching application. General Features V = -150V I =-7A DS D R
