Справочник транзисторов. SUT509EF



Биполярный транзистор SUT509EF Даташит. Аналоги


   Наименование производителя: SUT509EF
   Маркировка: 3X
   Тип материала: Si
   Полярность: NPN*PNP
   Максимальная рассеиваемая мощность (Pc): 0.15 W
   Макcимально допустимое напряжение коллектор-база (Ucb): 60(50) V
   Макcимально допустимое напряжение коллектор-эмиттер (Uce): 50 V
   Макcимально допустимое напряжение эмиттер-база (Ueb): 5 V
   Макcимальный постоянный ток коллектора (Ic): 0.15 A
   Предельная температура PN-перехода (Tj): 150 °C
   Граничная частота коэффициента передачи тока (ft): 200 MHz
   Ёмкость коллекторного перехода (Cc): 2(4) pf
   Статический коэффициент передачи тока (hfe): 120
   Корпус транзистора: SOT-563F


 Аналог (замена) для SUT509EF

   - подбор ⓘ биполярного транзистора по параметрам



SUT509EF Datasheet (PDF)

 ..1. Size:328K  auk
 sut509ef.pdf pdf_icon

SUT509EF

SUT509EFEpitaxial planar NPN/PNP silicon transistorDescription Complex type bipolar transistor Feature Very small package save PCB area Reduce quantity of parts and mounting cost Both 2SA1980 chip and 2SC5343 chip in SOT-563F package Package : SOT-563F Ordering Information Type NO. Marking Package Code SUT509EF SOT-563F 3X : Year & Week Code

 9.1. Size:287K  auk
 sut507ef.pdf pdf_icon

SUT509EF

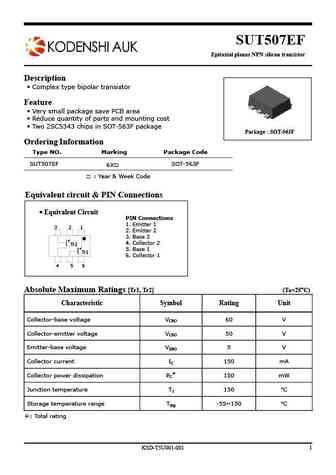

SUT507EFEpitaxial planar NPN silicon transistorDescription Complex type bipolar transistor Feature Very small package save PCB area Reduce quantity of parts and mounting cost Two 2SC5343 chips in SOT-563F package Package : SOT-563F Ordering Information Type NO. Marking Package Code SUT507EF SOT-563F 6X : Year & Week Code Equivalent circuit
